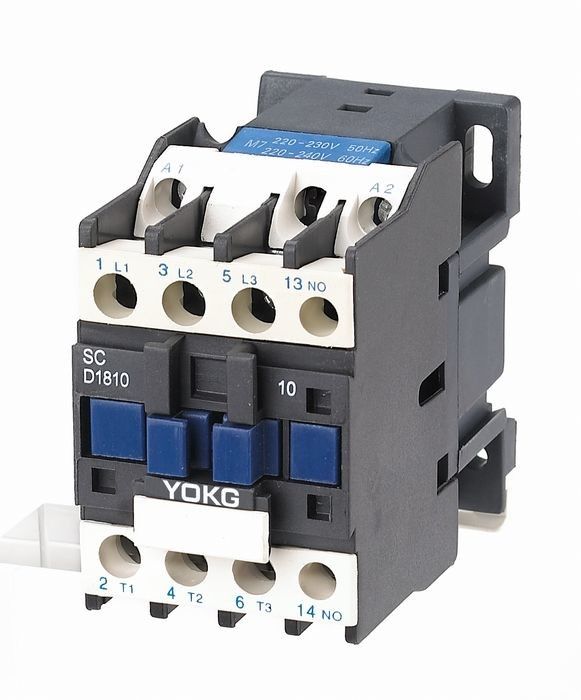

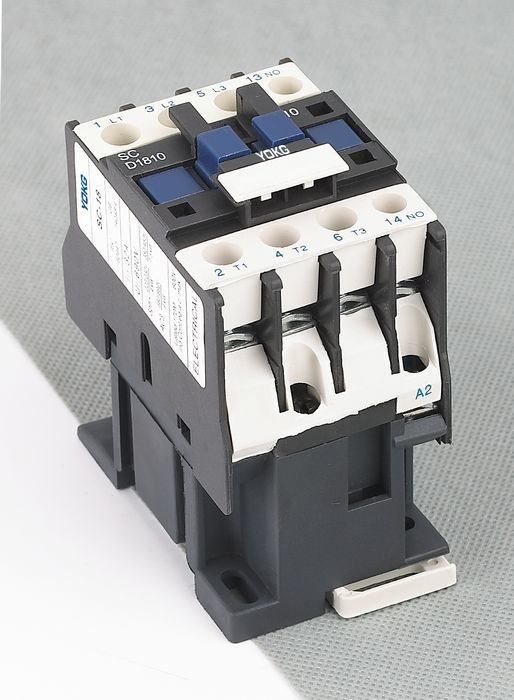

YOKG Sc σειράς μαύρος επαφέας επαφέων 20A 690V 3poles εναλλασσόμενου ρεύματος ηλεκτρικός
Εφαρμογή:
Οι επαφείς εναλλασσόμενου ρεύματος σειράς Sc χρησιμοποιούνται κυρίως για το εναλλασσόμενο ρεύμα 50Hz/την τάση 60Hz.rated μέχρι 660V και το εκτιμημένο ρεύμα μέχρι 95A για το μακρινό διακόπτη, το σπάσιμο και τη συχνή έναρξη, ελέγχοντας τη μηχανή εναλλασσόμενου ρεύματος. Επιπλέον, ο επαφέας μπορεί να ενεργήσει ως επαφέας χρονικής καθυστέρησης, αντιστρέψιμος επαφέας, αστέρι-του δέλτα εκκινητής από την προσθήκη εξαρτημάτων όπως η προσθήκη του μορφωματικού βοηθητικού συνόλου επαφών. Επικεφαλής, μηχανικός μηχανισμός συναρμολογήσεων χρονικής καθυστέρησης αέρα, κ.λπ. Επιπλέον, θα μπορούσε να ενεργήσει ως ηλεκτρομαγνητικός εκκινητής από το άμεσο βούλωμα του θερμικού ηλεκτρονόμου.
Αυτός ο επαφέας σειράς συμμορφώνεται με το ΜΒ 14048, iec60947-4-1
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC18 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 32 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | ||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | ||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | ||
| Πολωνοί | 3 | ||
| Βοηθητική επαφή | NO/NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 144 | |
| Εκτιμημένο λειτουργώντας ρεύμα (Α) | 380V | Ρεύμα-3 | 18 |
| Ρεύμα-4 | 7.7 | ||
| 660V | Ρεύμα-3 | 12 | |
| Ρεύμα-4 | 3.8 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V | 4 | |
| 380V | 7.5 | ||
| 660V | 10 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | Ρεύμα-3 | 1200 |
| Ρεύμα-4 | 300 | ||
| Μηχανική ζωή | 3600 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 100 | |
| Ρεύμα-4 | 20 | ||
| Μηχανική ζωή (10000/times) | 1000 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-32 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |
| Απελευθέρωση | (20%~75%) εμείς -5℃ | ||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 70 | |
| Κράτηση | 8 | ||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||
| Θερμική απώλεια (W) | 2~3 | ||
| Χρόνος ώθησης (κα) | Κλείστε | 12~25 | |
| Σπάσιμο | 5~20 | ||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1.5~6 |
| 2 ραβδιά | 1.5~6 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~6 | |
| 2 ραβδιά | 1~4 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1.5~6 | |
| 2 ραβδιά | 1.5~6 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | ||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 |
| 2 ραβδιά | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | |
| 2 ραβδιά | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | |
| 2 ραβδιά | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 |
||
Πρότυπο και επίπτωση:
Όρος εργασίας και εγκατάστασης:
Περιβαλλοντική θερμοκρασία αέρα: -5℃--+40℃ και μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες
Ύψος: ≤ 2000m
Όρος αέρα: όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν είναι μέχρι 50%, αλλά η υψηλότερη υγρασία επιτρέπεται στη χαμηλότερη θερμοκρασία. Όπως, υγρασία 90% σε 20℃. Η συμπυκνωμένη δροσιά πρέπει να εξεταστεί όταν είναι στη χαμηλότερη θερμοκρασία
Βαθμός ρύπανσης: Κατηγορία 3
Κατηγορία εγκατάστασης: ΙΙΙ
Βαθμός προστασίας: IP20
Όρος εγκατάστασης: η γωνία κλίσης μεταξύ της δευτερεύουσας και κάθετης πλευράς εγκαταστάσεων δεν πρέπει να είναι περισσότερο από ±5℃
Αντίκτυπος και vibrattion: ο επαφέας πρέπει να εγκατασταθεί και να λειτουργήσει κάτω από τις συνθήκες κανενός προφανών τινάγματος, αντίκτυπου και δόνησης.
Χαρακτηριστικό δομών:
Μπορεί να εγκατασταθεί με το βοηθητικό φραγμό επαφών, το χρονικό ηλεκτρονόμο και τον τρέχων-περιορισμένο φραγμό επαφών, και το θερμικό ηλεκτρονόμο, για να είναι έπειτα άλλα παράγωγα προϊόντα
Αυτός ο επαφέας σειράς έχει το μικρό όγκο, ελαφρύ, τη λιγότερες απώλεια δύναμης, τα μακρά ζωή και το χρηματοκιβώτιο και την αξιοπιστία κ.λπ.
Ο επαφέας μπορεί να εξοπλιστεί με τη βοηθητική επαφή 1NO ή βοηθητική επαφή 1NC (λιγότερο από 32A), και τη βοηθητική contact+1NC βοηθητική επαφή 1NO (περισσότερο από 40A). Επιπλέον, μπορεί να εξοπλιστεί με το βοηθητικό φραγμό επαφέων F4 (2blocks ή 4blocks)
Εκτός από τη βίδα χρήσης που εγκαθιστά, ο επαφέας μπορεί να σφιγχτεί με την τυποποιημένη ράγα εγκατάστασης 35mm (sc09~95) και την τυποποιημένη ράγα εγκατάστασης 75mm (SC40~95)
Διάσταση εγκατάστασης:
| Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
