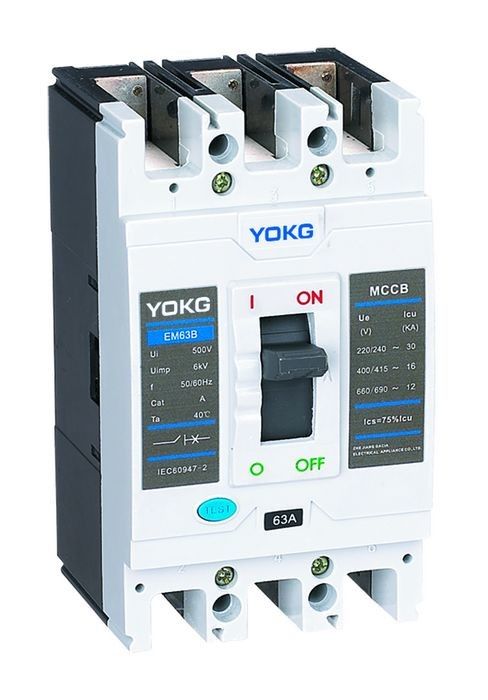

AC440Vac φορμαρισμένος διακόπτης 3P MCCB EM63B/EM63N 4 Πολωνοί 415V περίπτωσης
Εφαρμογή:
♦ Φορμαρισμένος διακόπτης περίπτωσης της EM ο σειρά εφαρμόζεται με με την εκτιμημένη τάση 500V μόνωσης, εκτίμησε την τάση 690V εργασίας στον όρο εναλλασσόμενου ρεύματος (50/60) Hz και χρησιμοποίησε για τη σπάνια ανταλλαγή. Το MCCB προστατεύει στην υπερφόρτωση, βραχυκύκλωμα, και κάτω από την κατάσταση τάσης για να προστατεύσει το σύστημα κυκλωμάτων και τη συσκευή ισχύος από τη ζημία.
♦ Το MCCB μπορεί να διαιρεθεί σε Β, Ν, S, τύποι Χ σύμφωνα με την εκτιμημένη περιορισμένη σπάζοντας ικανότητα βραχυκυκλώματός τους.
♦ Το MCCB είναι συμφέρον για το συμπαγές σώμα, την υψηλή σπάζοντας ικανότητα, την απότομα arccasting και ανώτερη aseismatic λειτουργία του.
♦ Το MCCB έχει τη λειτουργία της μόνωσης με το σημάδι του»«
♦ Το προϊόν συμμορφώνεται με το IEC 60947-2, GB14048.2
Κανονικοί όροι installtion:
♦ Ύψος επάνω από τη θάλασσα - επίπεδο: ≤2000m
♦ Περιβαλλοντική μέση θερμοκρασία: ≤+40℃, ≥5℃
♦ Μπορεί να υπομείνει την επίδραση του υγρού αέρα και την επίδραση της αλατισμένης υδρονέφωσης, της υδρονέφωσης πετρελαίου και των βακτηριδίων ομίχλης.
♦ Σε ισχύ μέσα στο midium χωρίς κίνδυνο της έκρηξης και χωρίς διάβρωση του πεδίου μετάλλων, ζημία των αερίων μόνωσης
και αγώγιμη σκόνη
♦ Καμία ζημία της βροχής και του χιονιού
♦ Βαθμός ρύπανσης: 3
Χαρακτηριστικό θέσης σε λειτουργία:
Εκτιμημένη τρικλοποδιά τρέχον (α) | Ε-μαγνητική θέση σε λειτουργία τρέχον (α) | Παρατηρήσεις | 1.05In (κρύο) Η.Ε-που εργάζεται διάρκεια (χ) |
1.30In (καυτός) Η.Ε-που εργάζεται διάρκεια (χ) |
10≤In≤63 | 10In Χ (1±20%) | Τύπος διανομής | ≥1 | ≤1 |
63≤In≤100 | 10In Χ (1±20%) | Τύπος διανομής | ≥2 | ≤2 |
100≤In≤800 | 5In Χ (1±20%) 10In Χ (1±20%) |
Τύπος διανομής | ≥2 | |
10≤In≤800 | 12In Χ (1±20%) | Τύπος μηχανή-προστασίας | 1.0In (κρύο) Η.Ε-που εργάζεται διάρκεια (χ) |
1.20In (καυτός) Η.Ε-που εργάζεται διάρκεια (χ) |
≥2 | ≤2 |
Προδιαγραφές:
Πολωνοί | 3P, 4P | |
Ηλεκτρική προδιαγραφή | ||
Εκτιμημένο επίπεδο τρέχον Inm πλαισίων (Α) | 63 | |
Εκτιμημένο τρέχον (α) μέσα | 10,12,16,20,25,32,40,50,63 | |
Εκτιμημένη μονωμένη τάση Ui (εναλλασσόμενο ρεύμα Β) Ui | 500 | |
Η εκτιμημένη ώθηση αντιστέκεται την τάση (β) Uimp | 6000 | |
Εκτιμημένη τάση Ue εργασίας (εναλλασσόμενο ρεύμα Β) | 400/415 | |
Τύπος σπασίματος | Β | Ν |
Εκτιμημένη περιορισμένη σπάζοντας ικανότητα Icu βραχυκυκλώματος (Κα) | 15 | 20 |
Εκτιμημένη σπάζοντας ικανότητα Icu βραχυκυκλώματος εργασίας (Κα) | 11 | 15 |
Λειτουργία απομόνωσης | ||
Μηχανική τυποποιημένη αξία ζωής υπηρεσιών | 10000 | |
(OC) ηλεκτρική τυποποιημένη αξία | 2000 | |
Σύνδεση και εγκατάσταση | ||
Βαθμός προστασίας Όλες οι πλευρές | IP40 | |
Τερματικό καλωδίωσης | IP20 | |
Συνδέοντας με καλώδιο συνέλευση | Μέτωπο/οπίσθιο τμήμα | |
Βυσματωτή συνέλευση | □ | |
Καλωδίωση Σύρω-έξω συνέλευση | - | |
Να σχηματίσει τόξο απόσταση (χιλ.) | 0, ≤50 | |
Διαστάσεις (χιλ.) Λ | 135 | |
W | 78 | 103 |
(W Χ Χ Χ Λ) Χ | 74 |
