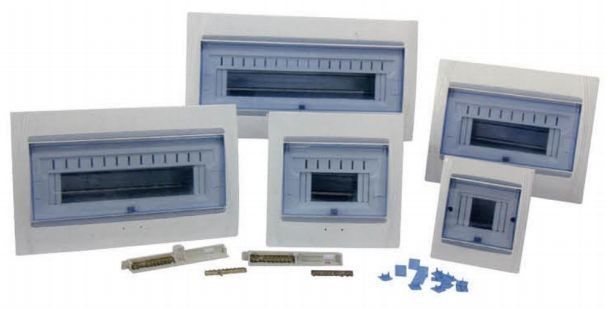

SN εργοστάσιο 32 σειράς τοποθετημένος παράθυρο τύπος διανομής τρόπων MCB ηλεκτρικός DB
Γενικός:
SN η σειρά παραθύρου πολυτέλειας διαιρείται σε δύο κρυμμένο είδη τοποθετημένο τύπο και ανοικτός ο τύπος. Είναι με το πλαστικό κατώτατο σημείο επιτροπής και σιδήρου. Δύο τερματικά (επίγεια σύνδεση και μηά σύνδεση) στο κιβώτιο είναι εύκολα για το χρήστη που συνδέει με καλώδιο και που καθοδηγεί. Αυτό το προϊόν ισχύει στο μορφωματικό τελικό κύκλωμα με το εναλλασσόμενο ρεύμα 50 Hz, εκτίμησε τις τάσεις 220V και 380V.
Κρυμμένος τοποθετημένος:
| Πρότυπο | Διαστάσεις | ||
| Λ (χιλ.) | W (χιλ.) | Χ (χιλ.) | |
| Sn-2-4RA | 137 | 161 | 82 |
| Sn-4-6RA | 208 | 208 | 95 |
| Sn-7-9RA | 261 | 208 | 95 |
| Sn-10-13RA | 334 | 208 | 95 |
| Sn-14-16RA | 390 | 208 | 95 |
| Sn-20-26RA | 334 | 416 | 95 |
| Sn-28-32RA | 390 | 416 | 95 |
Το Opend τοποθέτησε:
| Πρότυπο | Διαστάσεις | ||
| Λ (χιλ.) | W (χιλ.) | Χ (χιλ.) | |
| Sn-2-4MA | 137 | 161 | 82 |
| Sn-4-6MA | 208 | 208 | 95 |
| Sn-7-9MA | 261 | 208 | 95 |
| Sn-10-13MA | 334 | 208 | 95 |
| Sn-14-16MA | 390 | 208 | 95 |
| Sn-20-26MA | 334 | 416 | 95 |
| Sn-28-32MA | 390 | 416 | 95 |
Πρότυπη περιγραφή:
Χαρακτηριστικά γνωρίσματα:
♦ Σχέδιο έξοχου--μεγάλοι και σαφείς φωτεινοί φραγμοί, μαλακή και κομψή περίληψη.
♦ Τα εξανθρωπισμένα σύμβολα στοιχείων κυκλώματος, η επίδειξη του διακόπτη ελέγχου, σαφής και κομψός.
♦ Το παπούτσι οδηγός-ραγών palte έχει γύρω από την τρύπα, είναι σε θέση στο ragulate η κάλυψη του κιβωτίου διανομής στη θέση επιπέδων.
