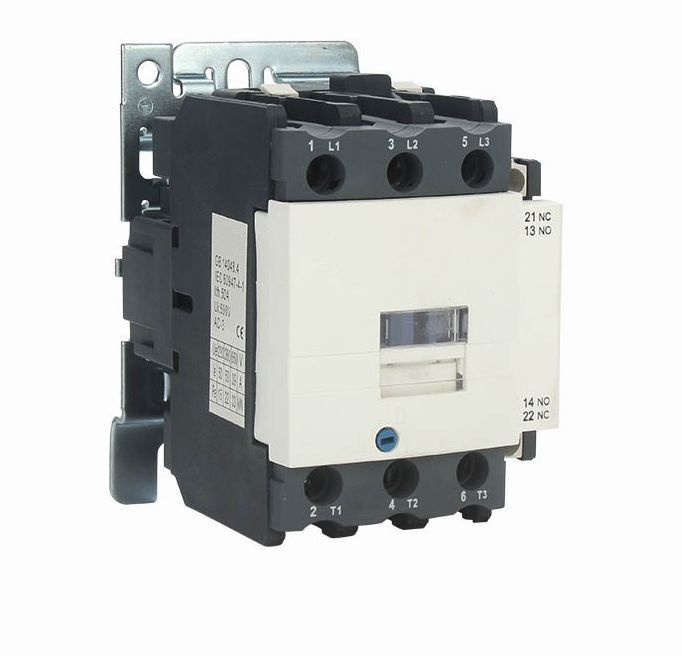

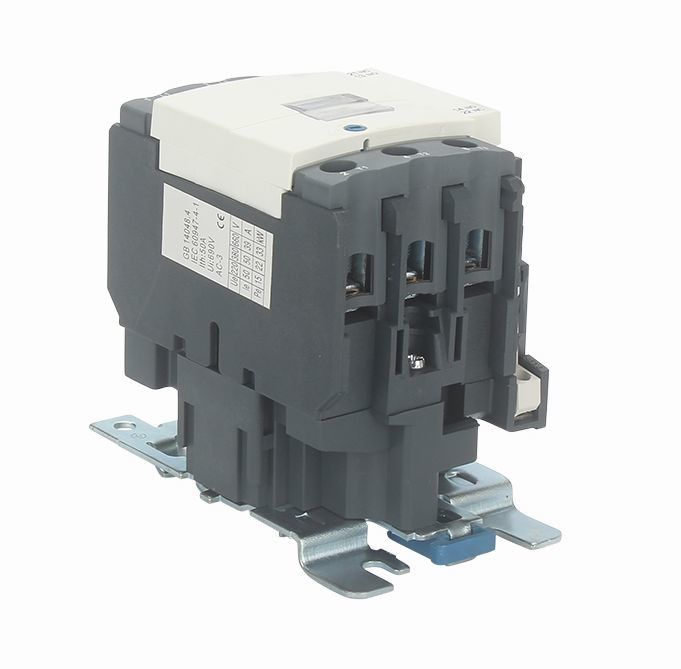

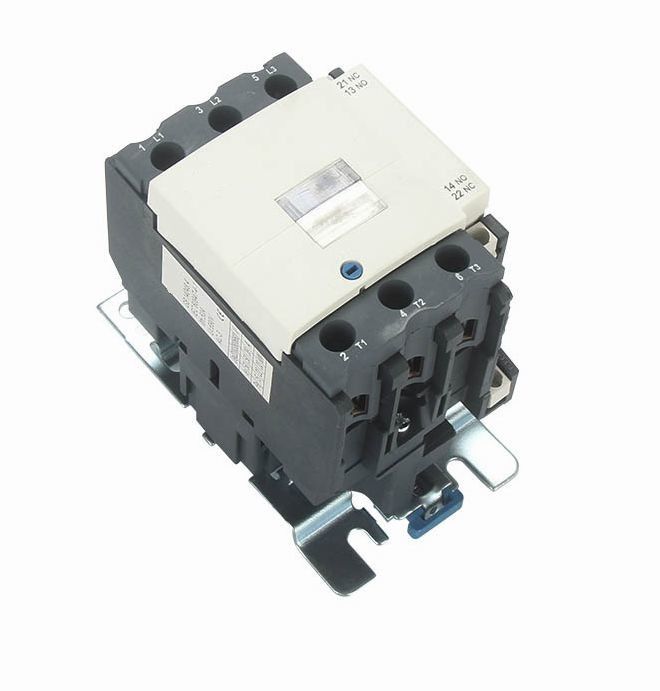

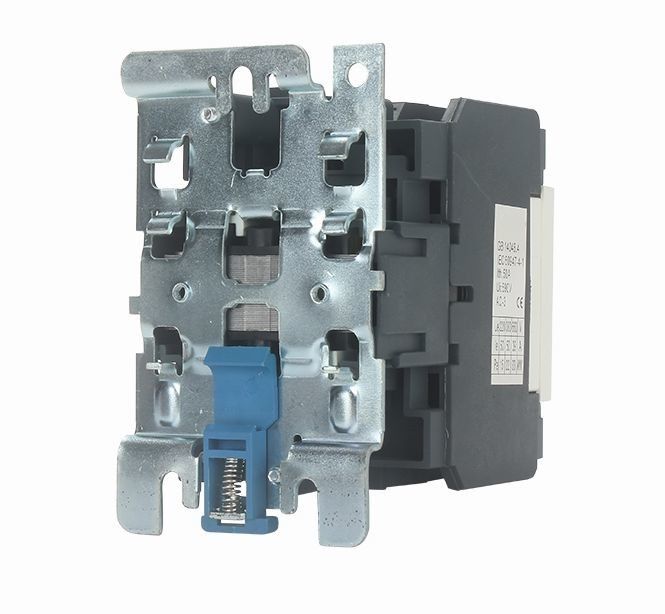

Μαγνητικός επαφέας εναλλασσόμενου ρεύματος επαφέων SC1-40~65 SC180~95 IEC60947 Telemecanique
Γενικός:
Εγκατάσταση: Ράγα DIN/εγκατάσταση βιδών
Πιστοποίηση: CE, CB, TUV
Πρότυπα: IEC 60947-1, IEC 60947-4-1
Περιβαλλοντική θερμοκρασία: -5℃~+40℃
Ικανότητα καλωδίωσης (χιλ.): 1.5-35
Συχνότητα: 50/60Hz
Ύψος: ≤ 2000m
Βαθμός ρύπανσης: Κατηγορία 3
Κατηγορία εγκατάστασης: ΙΙΙ
Βαθμός προστασίας: IP20
Χαρακτηριστικά γνωρίσματα: Με το σχέδιο κάλυψης σκόνης, ο επαφέας έχει το χαρακτηριστικό της καλύτερης ασφάλειας, αξιοπιστία και μπορεί επίσης εκτεταμένη ζωή υπηρεσιών.
Είναι στο μικρό όγκο, ελαφρύ, τη λιγότερες απώλεια δύναμης, τα μακρά ζωή και το χρηματοκιβώτιο και την αξιοπιστία. Μπορέστε να εγκατασταθείτε με το βοηθητικό φραγμό επαφών, το χρονικό ηλεκτρονόμο και τον τρέχων-περιορισμένο φραγμό επαφών, και το θερμικό ηλεκτρονόμο.
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 50 | 60 | 80 | 110 | 110 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | ||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | ||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | ||||||
| Πολωνοί | 3 | ||||||
| Βοηθητική επαφή | 1NO + 1NC | ||||||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ρεύμα-3 Εκτιμημένο λειτουργώντας ρεύμα (Α) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | 600 | |||||
| Μηχανική ζωή | 3600 | ||||||
| Ρεύμα-3 ηλεκτρική ζωή (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Μηχανική ζωή (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |||||
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |||||
| Απελευθέρωση | (20%~75%) εμείς -5℃ | ||||||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 200 | |||||
| Κράτηση | 20 | ||||||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||||||
| Θερμική απώλεια (W) | 6 ~10 | ||||||
| Χρόνος ώθησης (κα) | Κλείστε | 20 ~ 25 | 20 ~ 35 | ||||
| Σπάσιμο | 8 ~ 15 | 8 ~ 20 | |||||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Μέγεθος βιδών στερέωσης | M8 | M10 | |||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 3.5 | 4 | |||||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | ||||||
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
