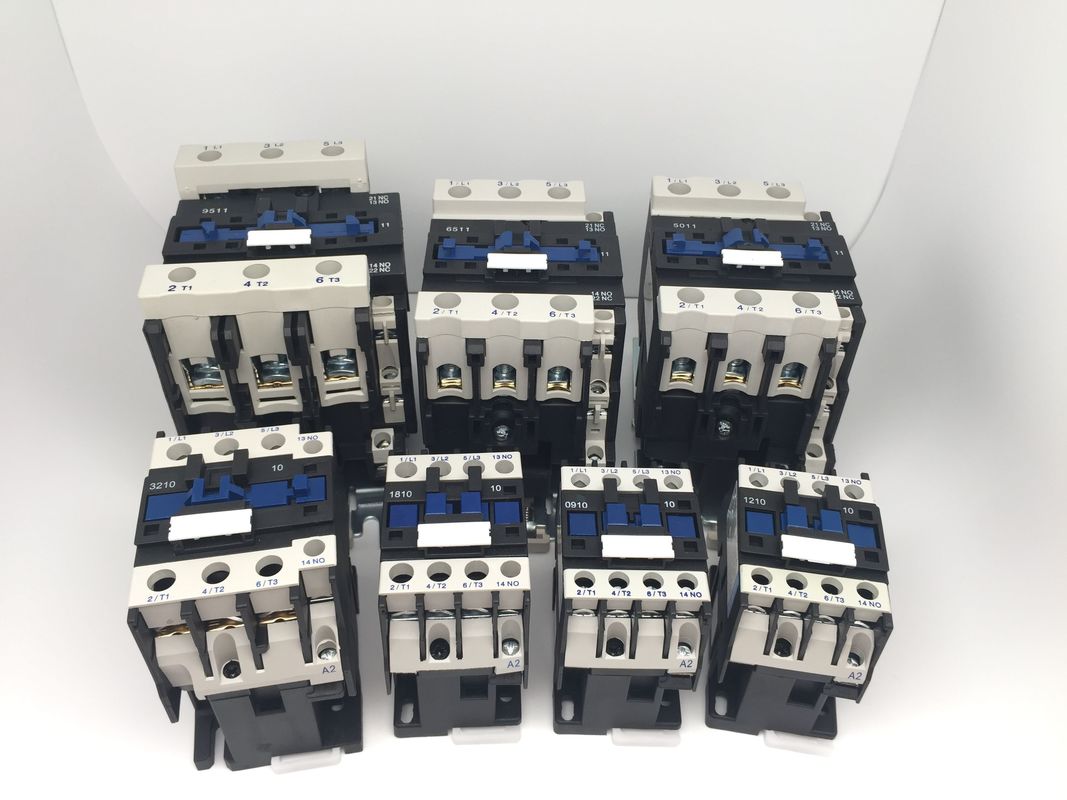

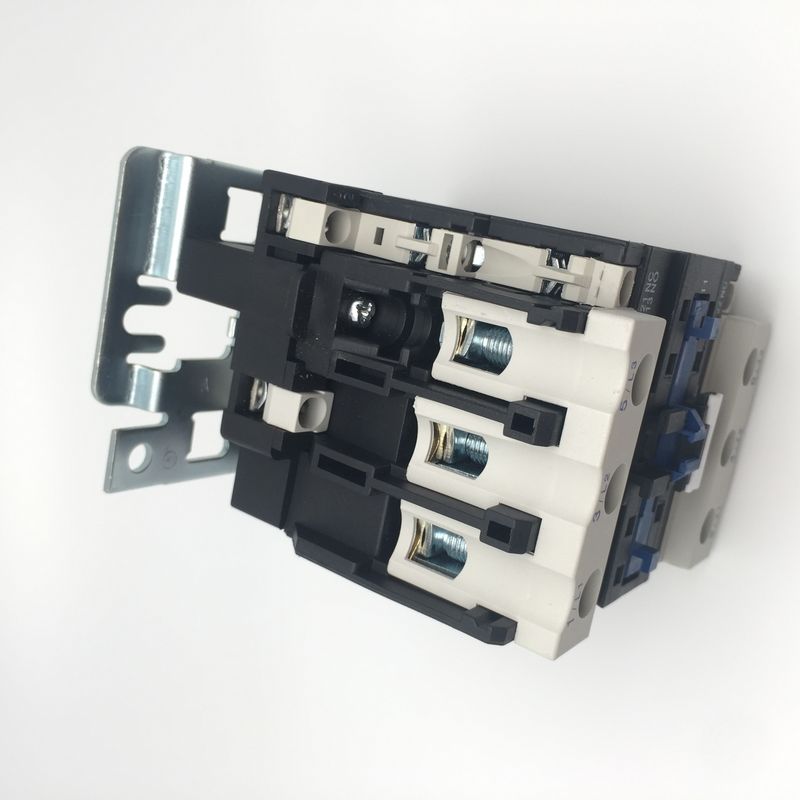

Εναλλασσόμενο ρεύμα 3 επαφέας 40A 220v 380 ODM cOem φάσης μαγνητικός επαφέας Vac
Χαρακτηριστικά γνωρίσματα:
Αυτό το προϊόν γίνεται από την πλήρη πλαστική αιφνιδιαστική κατάλληλη δομή και εκμεταλλεύεται την ελαστικότητα το ίδιο του πλαστικού. Κερδίζει εργασία και χρόνο και υλικό που δεν χρειάζονται τη βίδα και το ειδικό εργαλείο για να τοποθετήσουν ή να κατεβούν.
Συνδυασμένο με το βοηθητικό φραγμό επαφών, την καθυστέρηση χρονομέτρων & τις μηχανικές ενδασφαλίζοντας συσκευές κ.λπ., γίνεται ο επαφέας καθυστέρησης, μηχανικός ενδασφαλίζοντας επαφέας. Με το θερμικό ηλεκτρονόμο, συνδυάζεται στον ηλεκτρομαγνητικό εκκινητή.
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
Τύπος | SC25 | ||
Εκτιμημένη θέρμανση τρέχον (α) | 40 | ||
Εκτιμημένη τάση μόνωσης (β) | 690 | ||
Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||
Εκτιμημένος κάνοντας την ικανότητα | 10le | ||
Εκτιμημένη σπάζοντας ικανότητα | 8le | ||
Πολωνοί | 3 | ||
Βοηθητική επαφή | NO/NC | ||
Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 200 | |
Εκτιμημένο λειτουργώντας ρεύμα (Α) | 380V | Ρεύμα-3 | 25 |
Ρεύμα-4 | 8.5 | ||
660V | Ρεύμα-3 | 18 | |
Ρεύμα-4 | 4.4 | ||
Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V | 5.5 | |
380V | 11 | ||
660V | 15 | ||
Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | Ρεύμα-3 | 600 |
Ρεύμα-4 | 300 | ||
Μηχανική ζωή | 3600 | ||
Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 100 | |
Ρεύμα-4 | 20 | ||
Μηχανική ζωή (10000/times) | 1000 | ||
Εξοπλισμένος τύπος θρυαλλίδων | RT16-40 | ||
Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |
Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |
Απελευθέρωση | (20%~75%) εμείς -5℃ | ||
Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 110 | |
Κράτηση | 11 | ||
Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||
Θερμική απώλεια (W) | 3~4 | ||
Χρόνος ώθησης (κα) | Κλείστε | 12~25 | |
Σπάσιμο | 5~20 | ||
Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1.5~10 |
2 ραβδιά | 1.5~6 | ||
εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~6 | |
2 ραβδιά |
1~4 |
||
Σκληρό καλώδιο (㎟) | 1 ραβδί | 1.5~6 | |
2 ραβδιά |
1.5~6 |
||
Μέγεθος βιδών στερέωσης | M4 | ||
Ροπή στερέωσης σκλήρυνσης (N.m) | 1.2 | ||
Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 |
2 ραβδιά | 1~4 | ||
εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | |
2 ραβδιά | 1~2.5 | ||
Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | |
2 ραβδιά | 1~4 | ||
Μέγεθος βιδών στερέωσης | M3.5 | ||
Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 |
Εγκατάσταση | Ράγα DIN ή εγκατάσταση βιδών |
Πιστοποίηση | CE, CB, TUV |
Πρότυπα | IEC 60947-1, IEC 60947-4-1 |
Ζωή Machanical | 1000 |
Συχνότητα της λειτουργίας | 300-1200 φορές/ώρα |
Περιβαλλοντική θερμοκρασία | -5℃~+40℃ |
Ικανότητα καλωδίωσης (χιλ.) | 1.5-35 |
Ύψος | ≤ 2000m |
Βαθμός προστασίας | IP20 |
Μπορέστε να εγκατασταθείτε με το βοηθητικό φραγμό επαφών, το χρονικό ηλεκτρονόμο και τον τρέχων-περιορισμένο φραγμό επαφών, και το θερμικό ηλεκτρονόμο | |
Μικρός όγκος, ελαφρύς, λιγότερες απώλεια δύναμης, μακρά ζωή και ασφάλεια και αξιοπιστία | |
Μπορέστε να εξοπλιστείτε με τη βοηθητική επαφή 1NO ή βοηθητική επαφή 1NC (λιγότερο από 32A), και τη βοηθητική contact+1NC βοηθητική επαφή 1NO (περισσότερο από 40A). Επιπλέον, μπορεί να εξοπλιστεί με το βοηθητικό φραγμό επαφέων F4 (2blocks ή 4blocks) |
Διάσταση εγκατάστασης:
Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
57 | 86 | 95 | 40 | 48 | 4.5 |
