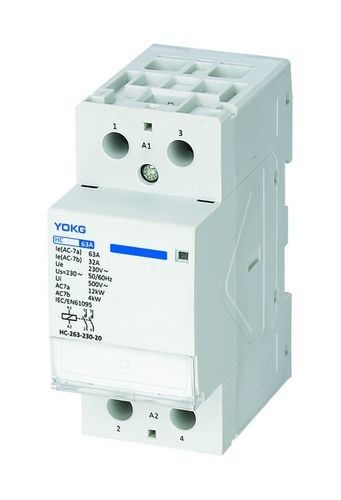

2 - ηλεκτρικοί επαφείς επαφέων 63amp φάσης 1NO 1NC μικροσκοπικοί
Εφαρμογή:
HC οι οικιακοί ηλεκτρικοί επαφείς σειράς είναι κατάλληλοι για τις οικιακές συσκευές ελέγχου & τις παρόμοιες χρήσεις που το χαμηλό μικροϋπολογιστής-φορτίο, επίσης που ελέγχει τις οικιακές μηχανές που φορτώνουν, η των οποίων ελέγχοντας δύναμη θα μειωθεί, τα προϊόντα χρησιμοποιείται για την οικογένεια, το ξενοδοχείο, τις θέσεις apratment κ.λπ., και μπορεί να είναι πραγματοποιημένη αυτόματη λειτουργία.
Πρότυπο και καθορισμός:
Όροι και όρος εγκατάστασης:
♦ Η περιβαλλοντική θερμοκρασία αέρα: -5~+40℃, μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες.
♦ Ύψος (μ): Να μην υπερβεί 2000 μέτρα
♦ Ατμοσφαιρικές συνθήκες: Όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν πρέπει να είναι υψηλότερη από 50%. Η υψηλότερη σχετική υγρασία πρέπει να επιτραπεί στη χαμηλότερη θερμοκρασία, για παράδειγμα, υγρασία 90% όταν 20 ℃. Τα ειδικά μέτρα πρέπει να ληφθούν όταν συμβαίνει περιστασιακά η συμπυκνωμένη δροσιά λόγω των αλλαγών θερμοκρασίας.
♦ Βαθμός ρύπανσης: Κατηγορία 2
♦ Κατηγορία εγκατάστασης: ΙΙ
♦ Μοντάρισμα: Στην τοποθετώντας εγκατάσταση ραγών ραγών TH35-7.5 DIN
♦ Βαθμός προστασίας: IP20
Γενικός:
Ηλεκτρική εκτίμηση: μέχρι 25A, 40A, 63A, 100A Κατηγορία χρησιμοποίησης: Ρεύμα-1, ρεύμα-7a, ρεύμα-7b
Πρότυπα: IEC/EN 61095 Ηλεκτρική ζωή 100.000, μηχανική ζωή 1.000.000
Hc-225/hc-240/hc-263: Ue=230V~ Hc-425/hc-440/hc-463: Ue=400V~
Σειρά λειτουργίας:
Ο επαφέας θα τραβήξει μέσα σοβαρά σε οποιαδήποτε αξία μεταξύ 85% μας και 110%Us. 110% είμαστε η μέγιστη αξία και 85%Us είναι η αξία manimum.
Ο επαφέας θα μας απελευθερώσει και θα σπάσει εντελώς μεταξύ 75% μας και 20%. 20% είμαστε η μέγιστη αξία και 75%Us είναι η ελάχιστη αξία.
Διορισμένη απόδοση λειτουργίας:
| Κάνοντας και σπάζοντας όρος | ||||||
| Κατηγορία χρησιμοποίησης | Ic/Ie | Ur/Ue | μαρούλι Φ | εξεύρεση του χρόνου (α) s |
χρόνος διαστήματος s |
κύκλος λειτουργίας χρόνοι |
| Ρεύμα-7a | 1.0 | 1.05 | 0,80 | 0,05 | 10 | 30 000 |
| Ρεύμα-7b | (γ) | (β) | 0,45 | 0,05 | 10 | 30 000 |
| (α) εάν η επαφή έχει κλείσει εντελώς πριν από να σπάσει πάλι, ο κάνοντας χρόνος επιτρέπεται λιγότερο από 0.05s. (β) για την παραγωγή του opertion Ur/Ue=1.0, για το σπάσιμο της λειτουργίας Ur/Ue=0.17 (γ) για την παραγωγή της λειτουργίας Ic/Ie=6.0, για το σπάσιμο της λειτουργίας Ic/Ie=1.0 |
||||||
Κάνοντας και σπάζοντας ικανότητα:
| Κάνοντας και σπάζοντας όρος | ||||||
| Κατηγορία χρησιμοποίησης | Ic/Ie | Ur/Ue | μαρούλι Φ | εξεύρεση του χρόνου (α) s |
χρόνος διαστήματος s |
κύκλος λειτουργίας χρόνοι |
| Ρεύμα-7a | 1.5 | 1.05 | 0,80 | 0,05 | 10 | 50 |
| Ρεύμα-7b | 8 | 1.05 | 0,45 | 0,05 | 10 | 50 |
Μηχανική ζωή:
Μηχανική ζωή: 1 εκατομμύριο φορές, οι κύκλοι λειτουργίας ανά ώρα είναι 300 φορές.
Ηλεκτρική ζωή:
Ηλεκτρική ζωή: 100.000 φορές, οι μέγιστοι κύκλοι λειτουργίας ανά ημέρα είναι 100 φορές.
Προϊόντα:
♦ Οι επαφείς είναι μορφωματικές συσκευές ελέγχου της νέας δομής, μικρός όγκος. Το χαρακτηριστικό του περιλαμβάνει την εγκατάσταση DIN-ραγών, το μορφωματικό μέγεθος, το όμορφο σχέδιο, και την ασφάλεια. Μπορεί να εφαρμόσει τη δομή αντιστροφής και να συνδυαστεί με το μίνι διακόπτη στο κιβώτιο φωτισμού.
♦ Εφαρμόζει το καλό υλικό μόνωσης, τα οποία βελτιώνουν το δείκτη ασφάλειας.
♦ Έχει την καλή εμφάνιση και χαμηλού θορύβου και είναι κατάλληλο για το ξενοδοχείο και το νοσοκομείο, κ.λπ.

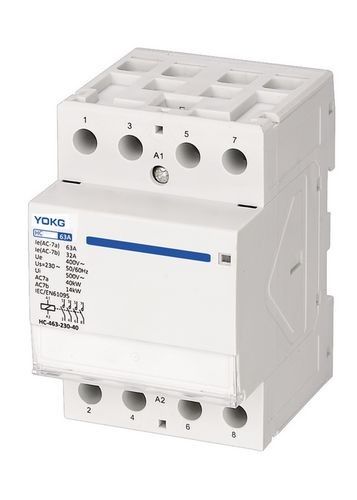

HC κώδικας διαταγής εγχώριων επαφέων:
| 63A | 2P | 4P |
| 24V | Hc-263-24-10 | Hc-463-24-30 |
| Hc-263-24-20 | Hc-463-24-40 | |
| Hc-263-24-11 | Hc-463-24-31 | |
| Hc-263-24-02 | Hc-463-24-22 | |
| Hc-463-24-04 | ||
| 48V | Hc-263-48-10 | Hc-463-48-30 |
| Hc-263-48-20 | Hc-463-48-40 | |
| Hc-263-48-11 | Hc-463-48-31 | |
| Hc-263-48-02 | Hc-463-48-22 | |
| Hc-463-48-04 | ||
| 110V | Hc-263-110-10 | Hc-463-110-30 |
| Hc-263-110-20 | Hc-463-110-40 | |
| Hc-263-110-11 | Hc-463-110-31 | |
| Hc-263-110-02 | Hc-463-110-22 | |
| Hc-463-110-04 | ||
| 230V | Hc-263-230-10 | Hc-463-230-30 |
| Hc-263-230-20 | Hc-463-230-40 | |
| Hc-263-230-11 | Hc-463-230-31 | |
| Hc-263-230-02 | Hc-463-230-22 | |
| Hc-463-230-04 |
