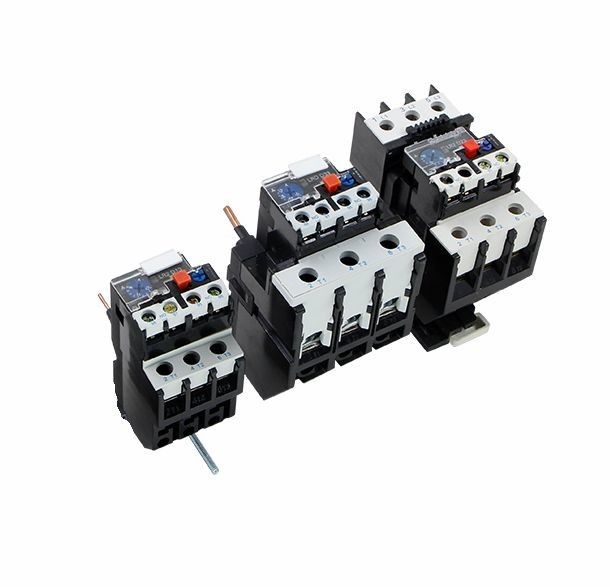

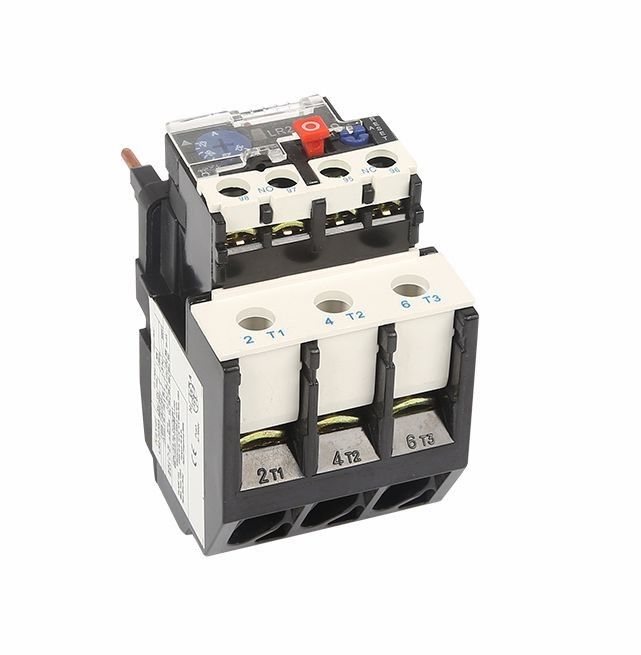

Συχνότητα 50 ηλεκτρονόμος προστασίας υπερφόρτωσης μηχανών επιπέδων 25a θέσης σε λειτουργία 60hz
Εφαρμογή:
Lr2-δ ο θερμικός ηλεκτρονόμος σειράς μπορεί να χρησιμοποιηθεί στο κύκλωμα 50Hz ή 60Hz, εκτίμησε την τάση 660V μόνωσης, εκτίμησε τρέχον 0.1-93A για την προστασία του σπασίματος φάσης όταν ο ηλεκτρικός κινητήρας είναι υπερφόρτωση.
Ο ηλεκτρονόμος έχει τη διαφορετική αποζημίωση μηχανισμών και θερμοκρασίας & μπορεί να είναι στον επαφέα εναλλασσόμενου ρεύματος σειράς lc1-δ. Είναι ο πιό προηγμένος θερμικός ηλεκτρονόμος στη δεκαετία του '90 στον κόσμο.
A.Fundamental παράμετρος του κύριου κυκλώματος
(a).Rated τάση 660V μόνωσης.
(b).Rated απασχομένος σε τρέχον 25,36,93A χωριστά.
(c).The σφραγίδα ρυθμιστών της εκτιμημένης ρύθμισης τρέχουσας και της ρύθμισης.
(d).Current του θερμικού συστατικού (δείτε τον κατάλογο 1)
B.Auxiliary κύκλωμα
(a).There είναι ένα ζευγάρι της επαφής αριθ. και N/C με την ηλεκτρική μόνωση.
(b).Rated τάση 500V μόνωσης.
(c).Rated συχνότητα 50-60Hz.
(d).Use η ομάδα, εκτίμησε την τάση εργασίας, διορίζει θερμικό τρέχοντα και εκτίμησε το ρεύμα.
Χαρακτηριστικό κινήσεων: Τριφασικός χρόνος κινήσεων ισορροπίας
| Αριθ. | Χρόνοι του θέτοντας ρεύματος | Χρόνος κινήσεων | Όρος έναρξης | Περιβαλλοντική θερμοκρασία | ||
| 1 | 1.05 | >2h | Κρύο κράτος | 20±5oC | ||
| 2 | 1.2 | <2h> | Κράτος θερμότητας (μετά από τη δοκιμή No.1) | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | Κρύο κράτος | |
| 10 | 4s< Tp=""> | >63A | ||||
Φάση-χάνοντας χαρακτηριστικό κινήσεων
| Αριθ. | Χρόνοι του θέτοντας ρεύματος | Χρόνος κινήσεων | Όρος έναρξης | Ambienttemperature | |
| Οποιες δήποτε δύο φάσεις | Μια άλλη φάση | ||||
| 1 | 1.0 | 0,9 | >2h | Κρύο κράτος | 20±5oC |
| 2 | 1.15 | 0 | <2h> | Κράτος θερμότητας (μετά από τη δοκιμή No.1) |
|
| Τύπος | Αριθμός | Θέτοντας σειρά (α) | Για τον επαφέα |

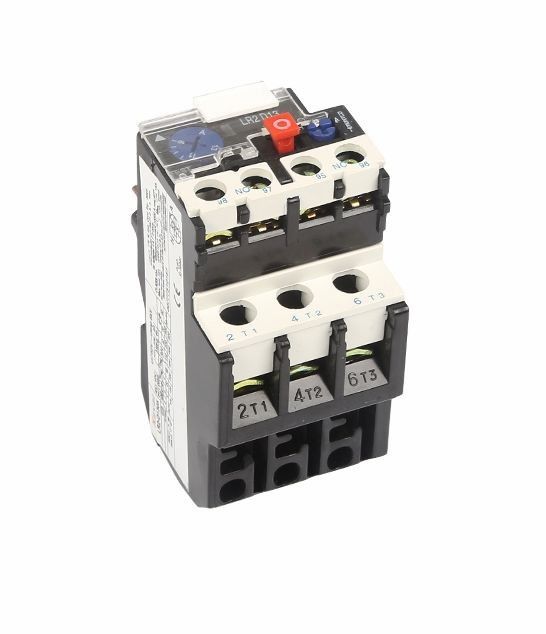

| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |

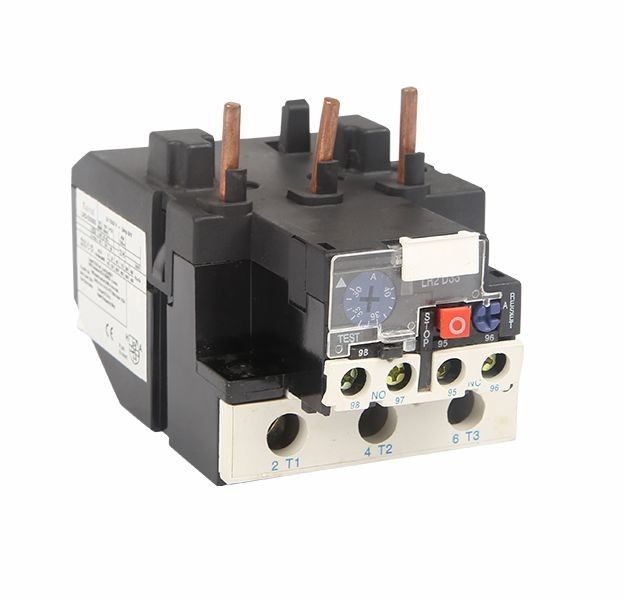

| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Τύπος | Εκτιμημένο λειτουργώντας ρεύμα του θερμικού ηλεκτρονόμου | Θερμικό συστατικό | ||
| Εκτιμημένο ρεύμα (Α) |
Εκτιμημένος ή κλίμακα εκτιμημένο τρέχον (α) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0.10-0.16 |
| LR2-D1302 | 0,25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||

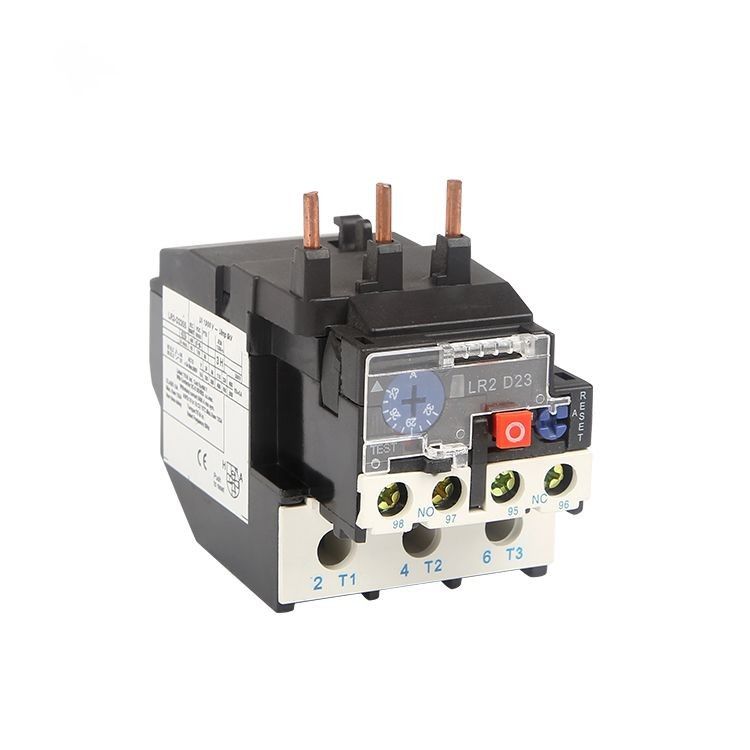

| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
