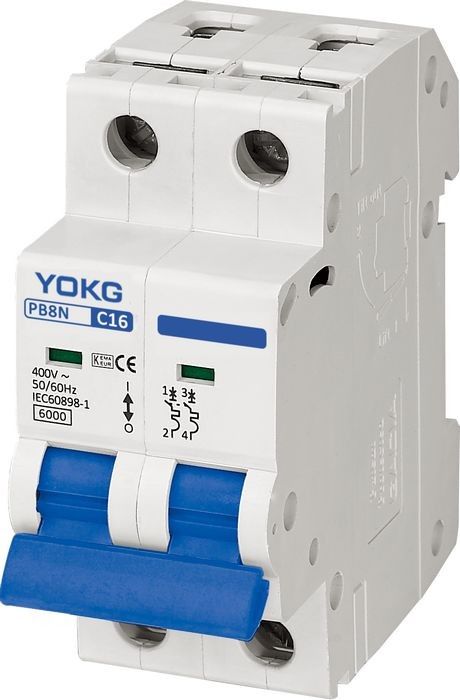

2p 40 Amp Mcb iec60898-1 διακόπτης 230/400V 50/60 Hz 1A-63amp
Γενικός:
|
Όνομα προϊόντων: |
Μικροσκοπικοί διακόπτης/MCB |
|
Τύπος: |
Μίνι |
|
Εκτιμημένο lcu ικανότητας βραχυκυκλώματος (β) |
Β, Γ, Δ |
|
Εκτιμημένη τάση: |
230V/400VAC |
|
Εκτιμημένο ρεύμα: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Σπάζοντας ικανότητα: |
6KA |
|
Εκτιμημένη συχνότητα: |
50/60Hz |
|
Αριθμός Πολωνών: |

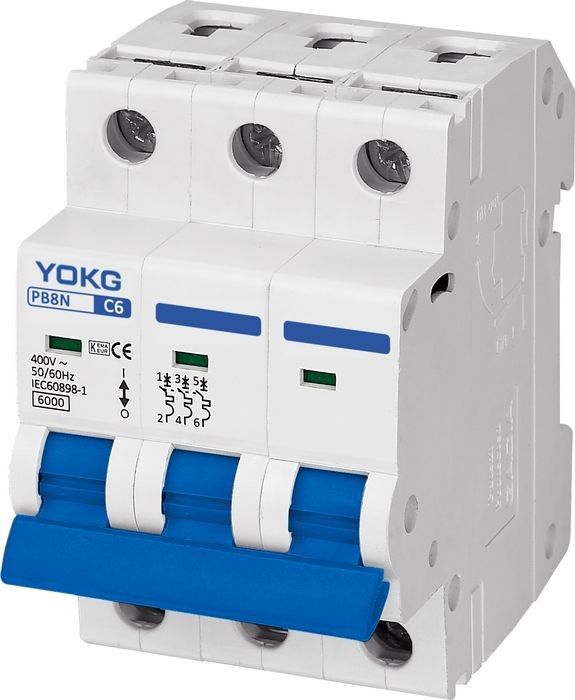

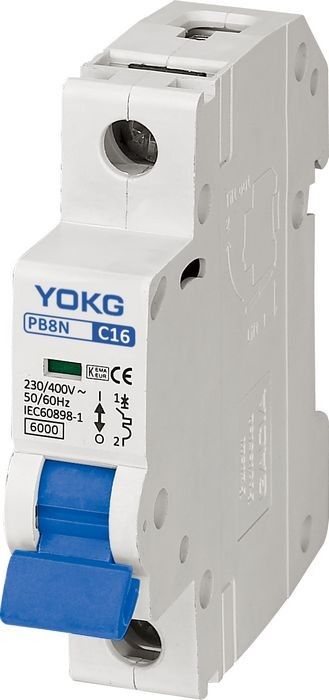

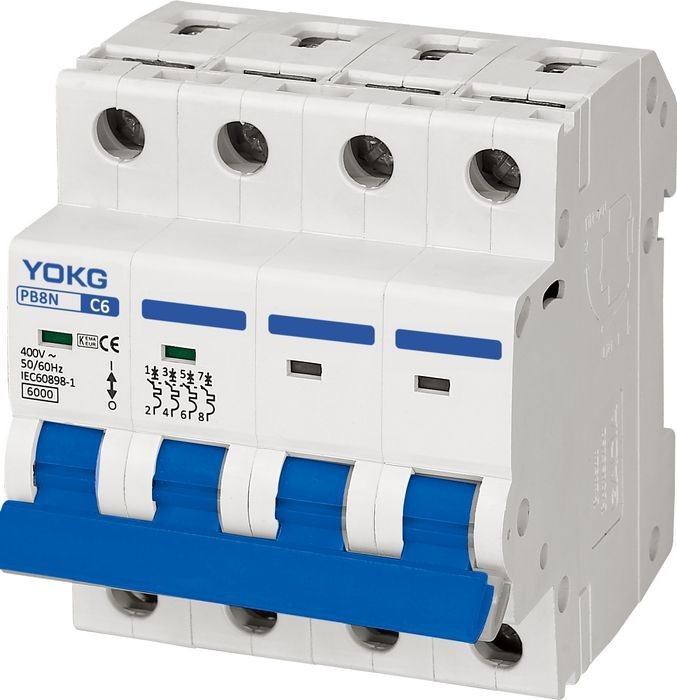

1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Ύψος: |
≤2000m |
|
Θερμοκρασία περιβάλλοντος: |
-5~40℃ |
|
Πρότυπα: |
IEC/EN 60898-1 |
|
Τύπος προστασίας: |
προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος |
|
Τύπος θέσης σε λειτουργία: |
θερμικός τύπος |
|
Δόση: |
Ράγα θορίου 35mm DIN |
|
Ικανότητα καλωδίωσης: |
≤25mm ² |
|
Εφαρμογή: |
Προστασία βραχυκυκλώματος, λειτουργία απομόνωσης, προστασία υπερφόρτωσης
|
Στιγμιαίο χαρακτηριστικό θέσης σε λειτουργία:
Ο διακόπτης PB8 σχεδιάζεται για την προστασία των κυκλωμάτων διανομής και κλάδων, που έχουν το διαφορετικό φορτίο
♦ Καμπύλη Β-Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 3 μέσα στο ρεύμα 5 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
♦ Καμπύλη Γ- Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 5 μέσα στο ρεύμα 10 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
♦ Καμπύλη Δ- Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 10 μέσα στο ρεύμα 20 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
Over-current λειτουργούντα χαρακτηριστικά:
| Αριθ. | Εκτιμημένο ρεύμα της απελευθέρωσης (α) | Αρχικό κράτος | Ρεύμα δοκιμής | Καθορισμένος χρόνος | Αποτέλεσμα που επιτυγχάνεται | Παρατηρήσεις |
| 1 | 1~63 | κράτος κώδικα | 1.13 μέσα | τ ≤ 1h | Μη-ταξίδι | |
| 2 | 1~63 | επάνω στην προηγούμενη δοκιμή | 1.45 μέσα | τ < 1h | ταξίδι | θέτοντας ρεύμα μέχρι τη διευκρινισμένη αξία σταθερά σε 5s |
| 3 | Σε ≤ 32 | κράτος κώδικα | 2.55 μέσα | 1s <t <60s | ταξίδι | |
| > Σε 32 | κράτος κώδικα | 2.55 μέσα | 1s <t <120s | ταξίδι | ||
| 4 | 1~63 | κράτος κώδικα | 3 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Β |
| 1~63 | κράτος κώδικα | 5 μέσα | τ <0.1s | ταξίδι | Τύπος Β | |
| 1~63 | κράτος κώδικα | 5 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Γ | |
| 1~63 | κράτος κώδικα | 10 μέσα | τ <0.1s | ταξίδι | Τύπος Γ | |
| 1~63 | κράτος κώδικα | 10 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Δ | |
| 1~63 | κράτος κώδικα | 20 μέσα | τ <0.1s | ταξίδι | Τύπος Δ |
Ο αριθμός Πολωνών:
Διαστάσεις:
Προδιαγραφές:
| Εκτιμημένο ρεύμα (Α) | 1-63 |
| Εκτιμημένη συχνότητα (Hz) | 50/60 |
| Εκτιμημένη τάση εργασίας (Β) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Εκτιμημένη μονωμένη τάση (Β) Ui | 500 |
| Η ώθηση αντιστέκεται την τάση (KV) Uimp | 6 |
| Εκτιμημένο ICN ικανότητας βραχυκυκλώματος σπάζοντας (Κα) | 6 |
| Στιγμιαίος τύπος θέσης σε λειτουργία | Β, Γ, Δ |
| Μέγιστη τάση Umax εργασίας | 440 |
| Ελάχιστη τάση Umin εργασίας | 12 |
| Διηλεκτρική τάση δοκιμής (kv) | 2 |
| Μηχανική τυποποιημένη αξία ζωής υπηρεσιών | 10000 |
| (OC) ηλεκτρική τυποποιημένη αξία | 4000 |
| Σύνδεση και εγκατάσταση: | |
| Βαθμός προστασίας όλες οι πλευρές | IP40 |
| Τερματικό σύνδεσης | IP20 |
| Καλώδιο (㎟) | 16 |
| Μπάρα τροφοδότησης (㎟) | 25 |
| Μοντάρισμα | Καλώδιο/μπάρα τροφοδότησης |
| Βαθμός ρύπανσης | 2 |
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου (℃) | 30 |
| Θερμοκρασία αποθήκευσης (℃) | -25℃~+70℃ |
| Ροπή σκλήρυνσης | 3.0 |
| Σύνδεση | Κορυφή και κατώτατο σημείο |
| Διαστάσεις (χιλ.) α (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| β (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) γ (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
Πιστοποιητικά:
Συσκευασία και παράδοση:
Γιατί μας επιλέξτε:
-
a. Απαντήστε η έρευνά σας σε 24 ώρες απασχόλησης.
β. τεχνική και επαγγελματική καθοδήγηση.
γ. καλύτερη ποιότητα και καλύτερη τιμή.
Διατηρούμε τα άριστα προϊόντα και προσπαθούμε για τη ικανοποίηση πελατών 100%. Ένα αγαθό ανατροφοδοτεί είναι πολύ σημαντικό, καλωσορίζουμε για την καλή πρότασή σας ή ανατροφοδοτούμε στα αγαθά και τις υπηρεσίες μας.
FAQ:
1. Θα μπορούσα να έχω τις τιμές των προϊόντων σας;
Καλά υποδοχή. Παρακαλώ αισθανθείτε ελεύθερος να μας στείλει οποιαδήποτε έρευνα. Θα πάρετε την απάντησή μας σε 24 ώρες.
2. Μπορούμε να τυπώσουμε το λογότυπο/τον ιστοχώρο/το όνομα επιχείρησής μας στα προϊόντα;
Ναι, ο cOem και ο ODM είναι διαθέσιμοι.
3. Ποια είναι η χρονική ανοχή για την κανονική διαταγή;
7-15 ημέρες για την ποσότητα λιγότερο από 2000pcs διαταγής. Για περισσότερη ποσότητα, μπορούμε να διαπραγματευτούμε για το.
4. Επιθεωρείτε τελειωμένη - προϊόντα;
Η αυτοεπιθεώρηση προϊόντων μας 100% και δοκιμή πριν από τη συσκευασία.
5. Πόσο περίπου όροι πληρωμής;
30% κατάθεση, η ισορροπία πληρωμής υπολοίπου ενάντια στο αντίγραφο B/L.
