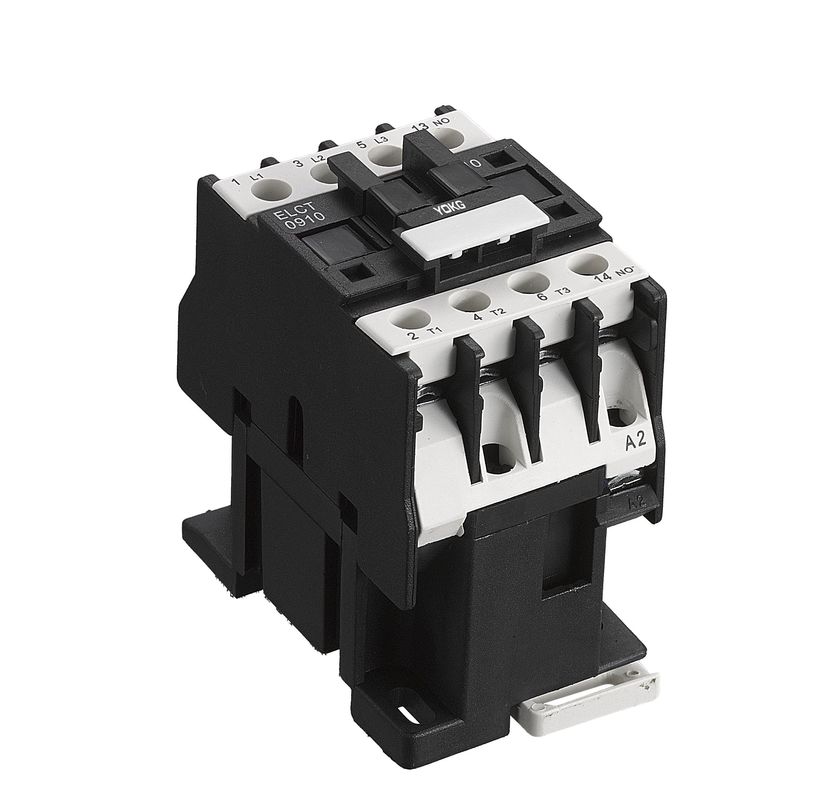

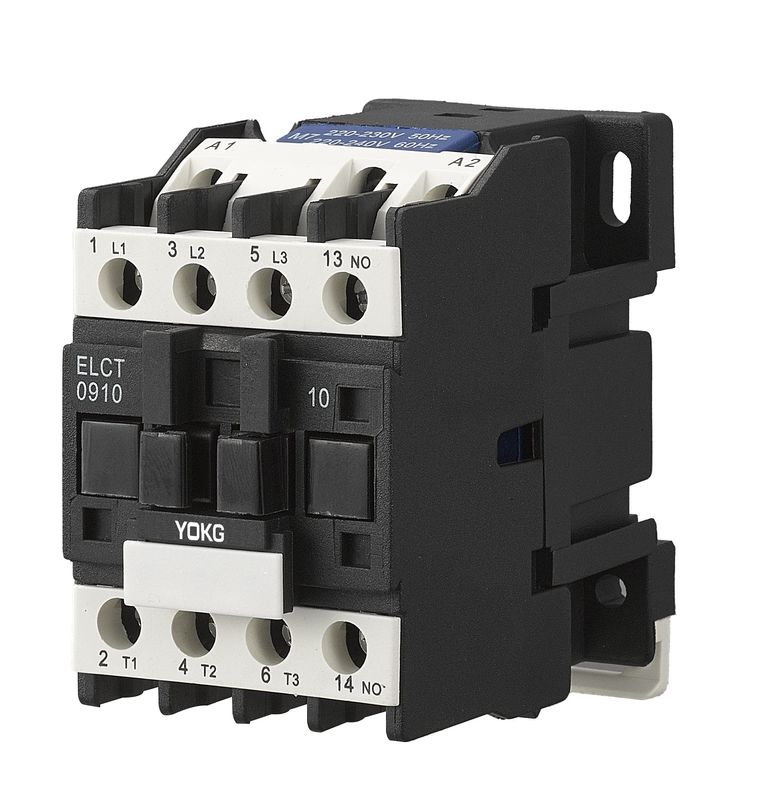

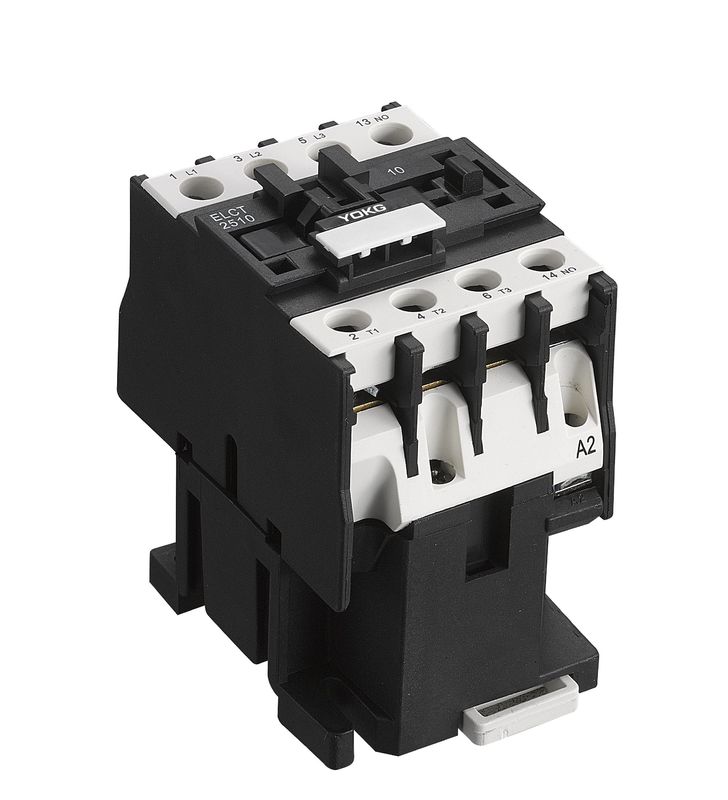

4pole επαφέας 3P 50A 690V 1NO εναλλασσόμενου ρεύματος ή ηλεκτρικός διακόπτης 50hz 60hz επαφέων 1NC
Εφαρμογή:
Ο επαφέας εναλλασσόμενου ρεύματος σειράς Sc (εφεξής επαφέας) είναι κατάλληλος για στα κυκλώματα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50 Hz τάσης 690V ή 60 Hz, εκτίμησαν το ρεύμα μέχρι 95A, για την παραγωγή, σπάζοντας, συχνά αρχικός & ελέγχοντας τη μηχανή εναλλασσόμενου ρεύματος. Συνδυασμένο με το θερμικό ηλεκτρονόμο, γίνεται ο ηλεκτρομαγνητικός εκκινητής για την προστασία των κυκλωμάτων υπερφόρτωσης.
Αυτός ο επαφέας σειράς συμμορφώνεται με το ΜΒ 14048, iec60947-4-1
Γενικός:
Περιβαλλοντική θερμοκρασία αέρα: ≤-5℃--+40℃
Ύψος: ≤ 2000m
Βαθμός ρύπανσης: Κατηγορία 3
Κατηγορία εγκατάστασης: ΙΙΙ
Βαθμός προστασίας: IP20
Χαρακτηριστικό γνώρισμα: Μικρός όγκος, ελαφρύς, λιγότερες απώλεια δύναμης, μακρά ζωή, χρηματοκιβώτιο και αξιοπιστία
Εφαρμογή: Οι βοηθητικές επαφές εμποδίζουν, χρονικός ηλεκτρονόμος, τρέχων-περιορισμένος φραγμός επαφών, θερμικός ηλεκτρονόμος, κ.λπ.
Εγκατάσταση: ράγα 35mm DIN (SC09~95), dil ράγα 75MM (SC40~95), βίδες
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC25 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 40 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | ||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | ||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | ||
| Πολωνοί | 3 | ||
| Βοηθητική επαφή | NO/NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 200 | |
| Εκτιμημένο λειτουργώντας ρεύμα (Α) | 380V | Ρεύμα-3 | 25 |
| Ρεύμα-4 | 8.5 | ||
| 660V | Ρεύμα-3 | 18 | |
| Ρεύμα-4 | 4.4 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | Ρεύμα-3 | 600 |
| Ρεύμα-4 | 300 | ||
| Μηχανική ζωή | 3600 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 100 | |
| Ρεύμα-4 | 20 | ||
| Μηχανική ζωή (10000/times) | 1000 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-40 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |
| Απελευθέρωση | (20%~75%) εμείς -5℃ | ||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 110 | |
| Κράτηση | 11 | ||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||
| Θερμική απώλεια (W) | 3~4 | ||
| Χρόνος ώθησης (κα) | Κλείστε | 12~25 | |
| Σπάσιμο | 5~20 | ||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1.5~10 |
| 2 ραβδιά | 1.5~6 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~6 | |
| 2 ραβδιά | 1~4 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1.5~6 | |
| 2 ραβδιά | 1.5~6 | ||
| Μέγεθος βιδών στερέωσης | M4 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 1.2 | ||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 |
| 2 ραβδιά | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | |
| 2 ραβδιά | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | |
| 2 ραβδιά | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 |
||
Διάσταση εγκατάστασης:
| Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
