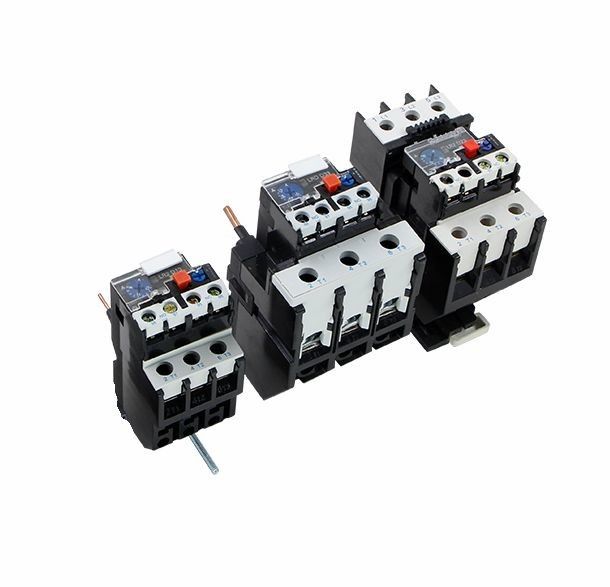

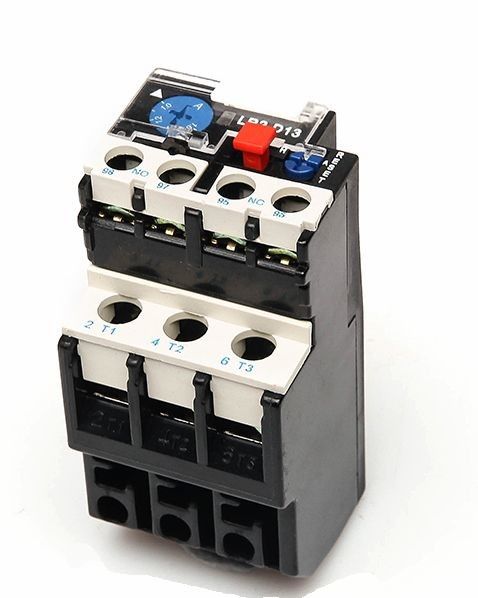

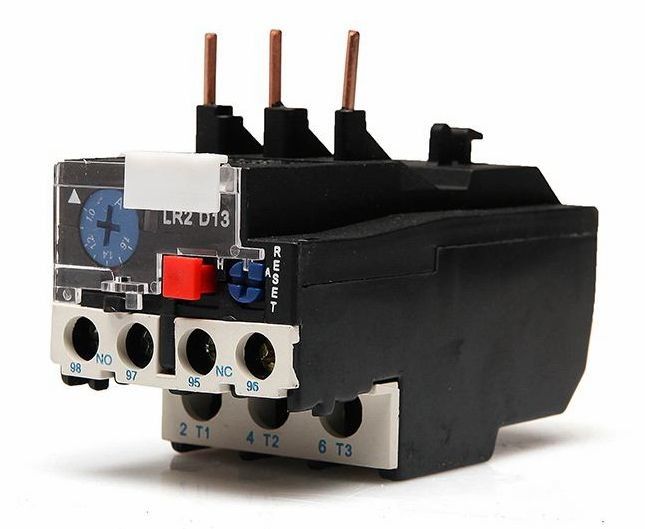

LR2 προστατευτικός ηλεκτρονόμος 25A 36A 93A Thernal υπερφόρτωσης ηλεκτρικός διακόπτης 240 βολτ
Εφαρμογή:
Lr2-δ ο θερμικός ηλεκτρονόμος σειράς μπορεί να χρησιμοποιηθεί στο κύκλωμα 50Hz ή 60Hz, εκτίμησε την τάση 660V μόνωσης, εκτίμησε τρέχον 0.1-93A για την προστασία του σπασίματος φάσης όταν ο ηλεκτρικός κινητήρας είναι υπερφόρτωση.
Ο ηλεκτρονόμος έχει τη διαφορετική αποζημίωση μηχανισμών και θερμοκρασίας & μπορεί να είναι στον επαφέα εναλλασσόμενου ρεύματος σειράς hc-δ. Είναι ο πιό προηγμένος θερμικός ηλεκτρονόμος στη δεκαετία του '90 στον κόσμο.
Προδιαγραφές:
* Θεμελιώδης παράμετρος του κύριου κυκλώματος
* Εκτιμημένη τάση 660V μόνωσης
* Εκτιμημένη εργασία τρέχον 25,36,93A χωριστά
* Η σφραγίδα ρυθμιστών της εκτιμημένης ρύθμισης τρέχουσας και της ρύθμισης
* Ρεύμα του θερμικού συστατικού
* Βοηθητικό κύκλωμα
* Υπάρχει ένα ζευγάρι της επαφής αριθ. και NC με την ηλεκτρική μόνωση
* Εκτιμημένη συχνότητα 50-60Hz
* Η ομάδα χρήσης, εκτίμησε την τάση εργασίας, διορίζει θερμικό τρέχοντα και εκτίμησε το ρεύμα
Χαρακτηριστικό κινήσεων: Τριφασικός χρόνος κινήσεων ισορροπίας
| Αριθ. | Χρόνοι του θέτοντας ρεύματος | Χρόνος κινήσεων | Όρος έναρξης | Περιβαλλοντική θερμοκρασία | ||
| 1 | 1.05 | >2h | Κρύο κράτος | 20±5oC | ||
| 2 | 1.2 | <2h> | Κράτος θερμότητας (μετά από τη δοκιμή No.1) | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | Κρύο κράτος | |
| 10 | 4s< Tp=""> | >63A | ||||
Φάση-χάνοντας χαρακτηριστικό κινήσεων
| Αριθ. | Χρόνοι του θέτοντας ρεύματος | Χρόνος κινήσεων | Όρος έναρξης | Ambienttemperature | |
| Οποιες δήποτε δύο φάσεις | Μια άλλη φάση | ||||
| 1 | 1.0 | 0,9 | >2h | Κρύο κράτος | 20±5oC |
| 2 | 1.15 | 0 | <2h> | Κράτος θερμότητας (μετά από τη δοκιμή No.1) |
|
| Τύπος | Αριθμός | Θέτοντας σειρά (Α) | Για Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1.6~2,5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Περίληψη & τοποθετώντας μέγεθος:
