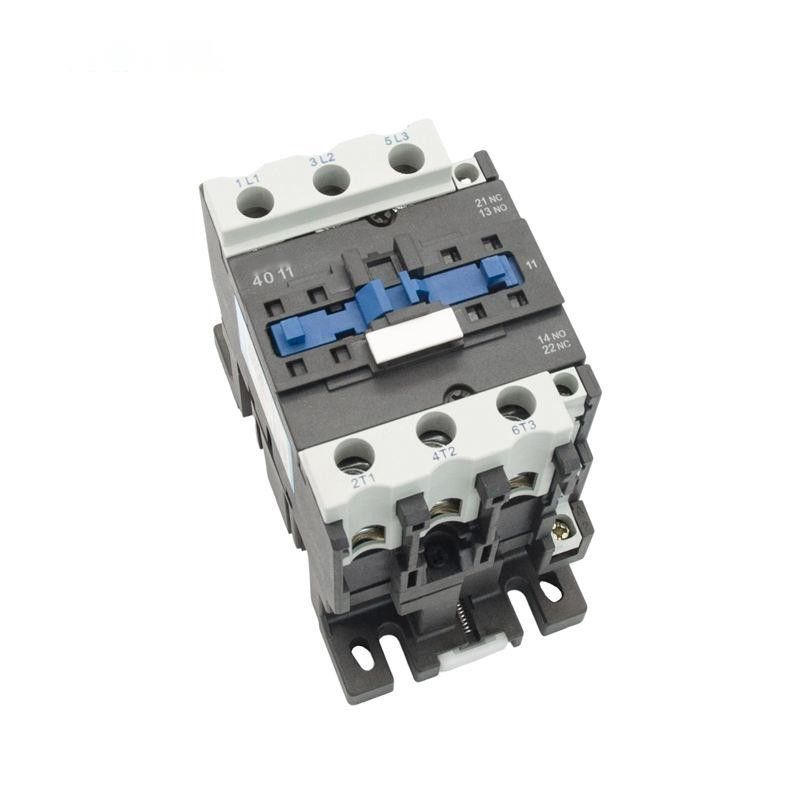

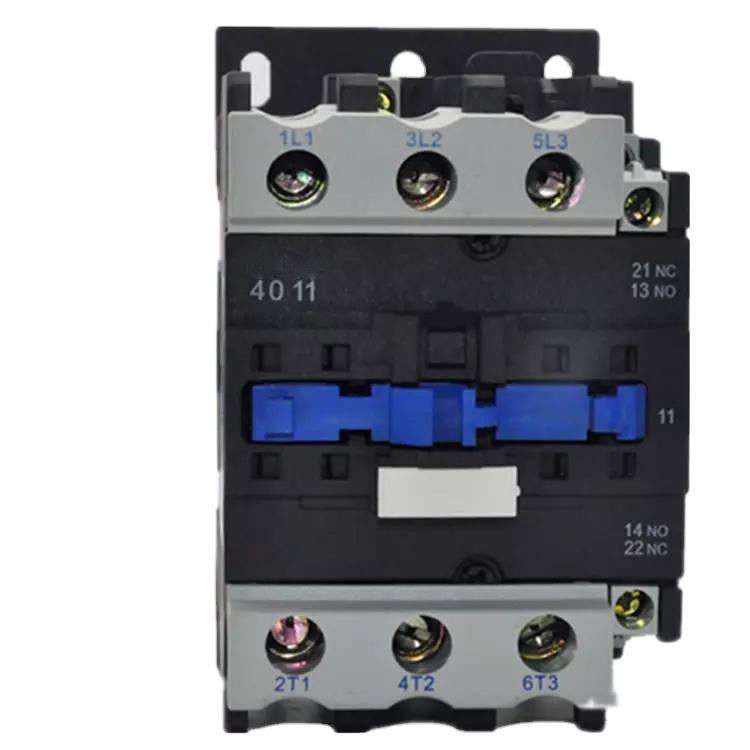

CJX2 μαγνητικός διακόπτης εναλλασσόμενου ρεύματος lc1-δ επαφέων 20A 25A 40A 125A 660V εναλλασσόμενου ρεύματος
Εφαρμογή:
Οι επαφείς εναλλασσόμενου ρεύματος σειράς Sc είναι κατάλληλοι για στο κύκλωμα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50/60Hz τάσης 660V, εκτίμησαν το ρεύμα μέχρι 95A, για την παραγωγή, σπάζοντας, συχνά αρχικός & ελέγχοντας τη μηχανή εναλλασσόμενου ρεύματος. Συνδυάζοντας με το βοηθητικό φραγμό επαφών, την καθυστέρηση χρονομέτρων & την μηχανή-ενδασφαλίζοντας συσκευή κ.λπ.
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC40 | SC50 | SC65 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 60 | 80 | 80 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | 690 | 690 | ||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | 6 | 6 | ||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | 10le | 10le | ||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | 8le | 8le | ||
| Πολωνοί | 3 | 3 | 3 | ||
| Βοηθητική επαφή | NO+NC | NO+NC | NO+NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 320 | 400 | 520 | |
| Εκτιμημένο λειτουργώντας ρεύμα (Α) | 380V | Ρεύμα-3 | 40 | 50 | 65 |
| Ρεύμα-4 | 18.5 | 24 | 28 | ||
| 660V | Ρεύμα-3 | 34 | 39 | 42 | |
| Ρεύμα-4 | 9 | 12 | 14 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | Ρεύμα-3 | 600 | 600 | 600 |
| Ρεύμα-4 | 300 | 300 | 300 | ||
| Μηχανική ζωή | 3600 | 3600 | 3600 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 80 | 60 | 60 | |
| Ρεύμα-4 | 15 | 15 | 15 | ||
| Μηχανική ζωή (10000/times) | 800 | 800 | 800 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-63 | Rt16-80 | Rt16-80 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | (85%~110%) εμείς +40℃ | (85%~110%) εμείς +40℃ | |
| Απελευθέρωση | (20%~75%) εμείς -5℃ | (20%~75%) εμείς -5℃ | (20%~75%) εμείς -5℃ | ||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 200 | 200 | 200 | |
| Κράτηση | 20 | 20 | 20 | ||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | κατηγορία 3 | κατηγορία 3 | ||
| Θερμική απώλεια (W) | 6~10 | 6~10 | 6~10 | ||
| Χρόνος ώθησης (κα) | Κλείστε | 20~25 | 20~25 | 20~25 | |
| Σπάσιμο | 8~15 | 8~15 | 8~15 | ||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 ραβδιά | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Μέγεθος βιδών στερέωσης | M8 | M8 | M8 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 3.5 | 3.5 | 3.5 | ||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | M3.5 | M3.5 | ||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | 0,8 | 0,8 |
||
Χαρακτηριστικό δομών:
Εφαρμογή: Οι βοηθητικές επαφές εμποδίζουν, χρονικός ηλεκτρονόμος και τρέχων-περιορισμένος φραγμός επαφών, και θερμικός ηλεκτρονόμος, για να είναι έπειτα άλλα παράγωγα προϊόντα
Χαρακτηριστικό: μικρός όγκος, ελαφρύς, λιγότερες απώλεια δύναμης, μακρά ζωή και χρηματοκιβώτιο και αξιοπιστία κ.λπ.
Εγκατάσταση: Η τυποποιημένη ράγα εγκατάστασης 35mm (sc09~95) και η τυποποιημένη ράγα εγκατάστασης 75mm (SC40~95), ή βίδες
Ο επαφέας μπορεί να εξοπλιστεί με τη βοηθητική επαφή 1NO ή βοηθητική επαφή 1NC (λιγότερο από 32A), και τη βοηθητική contact+1NC βοηθητική επαφή 1NO (περισσότερο από 40A). Επιπλέον, μπορεί να εξοπλιστεί με το βοηθητικό φραγμό επαφέων F4 (2blocks ή 4blocks)
Διάσταση εγκατάστασης:
| Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
FAQ:
1. Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Ναι, θα μπορούσαμε να προσφέρουμε ένα ελεύθερο δείγμα ανάλογα με τους τύπους προϊόντων.
2. Μπορούμε να τυπώσουμε το λογότυπο/τον ιστοχώρο/το όνομα επιχείρησής μας στα προϊόντα;
Ναι, ο cOem και ο ODM είναι διαθέσιμοι
3. Ποια είναι η χρονική ανοχή για την κανονική διαταγή;
7-15 ημέρες για την ποσότητα λιγότερο από 2000pcs διαταγής Για περισσότερη ποσότητα, μπορούμε να διαπραγματευτούμε για το.
4. Επιθεωρείτε τελειωμένη - προϊόντα;
Η αυτοεπιθεώρηση products100% μας και δοκιμή πριν από τη συσκευασία
5. Ποιο είναι το κύριο προϊόν σας;
Τα κύρια προϊόντα μας περιλαμβάνουν τα cContactors και το διακόπτη. Έχουμε επίσης άλλες συσκευές χαμηλής τάσης ως δευτερεύοντα προϊόντα μας.
6. Πόσο περίπου όροι πληρωμής;
30% κατάθεση, η ισορροπία πληρωμής υπολοίπου ενάντια στο αντίγραφο B/L.
