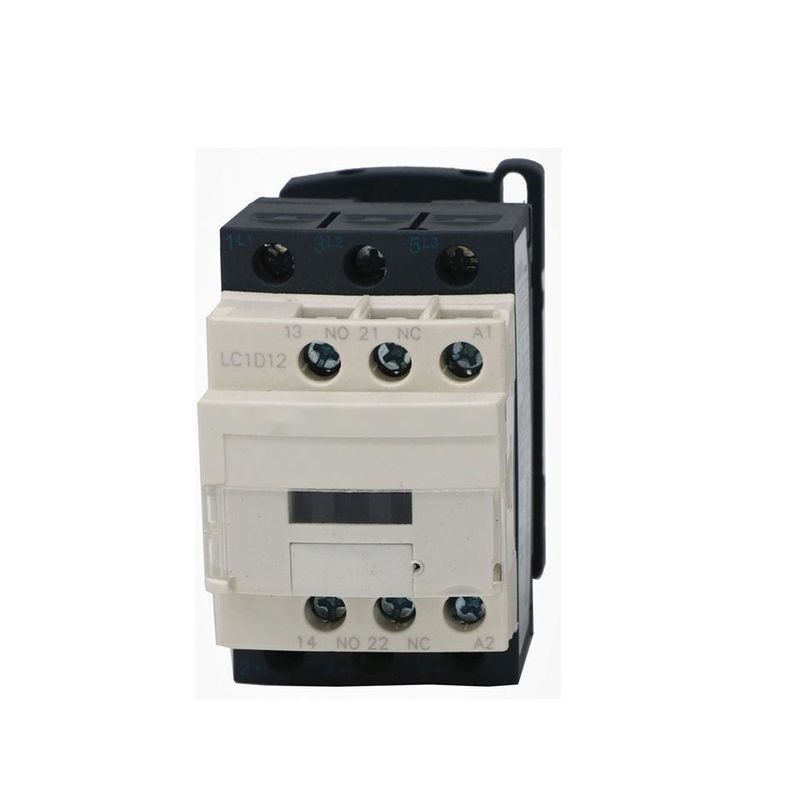

Έλεγχος κινητήρα AC Επαφέας 18A 3 Phase 24V 110V 220V 380V 50 60Hz Coil in contactors
Γενικές λεπτομέρειες:
Μοντέλο και επιπτώσεις:
Βασικές παράμετροι και τεχνική απόδοση:
| Τύπος | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Ονομαστικό ρεύμα θέρμανσης (Α) | 20 | 20 | 25 | 32 | 40 | ||
| Ονομαστική τάση μόνωσης (V) | 690 | ||||||
| Ονομαστική τάση αντοχής σε κρούση (KV) | 6 | ||||||
| Ονομαστική ικανότητα παραγωγής | 10le | ||||||
| Ονομαστική ικανότητα θραύσης | 8le | ||||||
| Πολωνοί | 3 | ||||||
| Βοηθητική επαφή | 1NO + 1NC | ||||||
| Βραχυχρόνιο ρεύμα αντοχής (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Ονομαστικό ρεύμα εργασίας (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Χωρητικότητα AC-3 φάσης 3 μοτέρ σκίουρου-κλουβιού (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Συχνότητα λειτουργίας (φορές/ώρα) | Ηλεκτρική ζωή | 1200 | 600 | ||||
| Μηχανική ζωή | 3600 | ||||||
| AC-3 Ηλεκτρική διάρκεια ζωής (10000/φορές) | 100 | 100 | 100 | 100 | 80 | ||
| Μηχανική διάρκεια ζωής (10000/φορές) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Εξοπλισμένος τύπος ασφάλειας | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Ονομαστική τάση τροφοδοσίας ελέγχου Us(V) | 50/60Hz | 12~480 | |||||
| Εύρος λειτουργίας | Τραβώ προς τα μέσα | (85%~110%) ΗΠΑ +40℃ | |||||
| Απελευθέρωση | (20%~75%) ΗΠΑ -5℃ | ||||||
| Μέση ισχύς πηνίου εναλλασσόμενου ρεύματος (VA) | Αρχή | 70 | 110 | ||||
| Τήρηση | 8 | 11 | |||||
| Κατηγορία απόδοσης ισχύος | τάξη 3 | ||||||
| Θερμική απώλεια (W) | 2 με 3 | 3-4 | |||||
| Χρόνος ενεργοποίησης (ms) | Κλείσε | 12-35 | |||||
| Διακοπή | 5-20 | ||||||
| Καλωδίωση του κύριου κυκλώματος | εύκαμπτο σύρμα χωρίς κρύο πατώντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1,5 έως 6 | 1,5 έως 10 | 2,5-10 |
| 2 μπαστούνια | 1~4 | 1~4 | 1,5 έως 6 | 1,5 έως 6 | 2,5-10 | ||
| εύκαμπτο σύρμα με κρύο πατώντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1 έως 6 | 1 έως 6 | 1-10 | |
| 2 μπαστούνια | 1~2,5 | 1~2,5 | 1~4 | 1~4 | 1,5 έως 6 | ||
| Σκληρό σύρμα (㎟) | 1 ραβδί | 1~4 | 1~4 | 1,5 έως 6 | 1,5 έως 6 | 1,5 έως 10 | |
| 2 μπαστούνια | 1~4 | 1~4 | 1,5 έως 6 | 1,5 έως 6 | 2,5-10 | ||
| Μέγεθος βίδας στερέωσης | Μ3.5 | Μ4 | |||||
| Ροπή σύσφιξης στερέωσης (Nm) | 0,8 | 1.2 | |||||
| Καλωδίωση βρόχου ελέγχου | εύκαμπτο σύρμα χωρίς κρύο πατώντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 μπαστούνια | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| εύκαμπτο σύρμα με κρύο πατώντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 μπαστούνια | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | ||
| Σκληρό σύρμα (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 μπαστούνια | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Μέγεθος βίδας στερέωσης | Μ3.5 | ||||||
| Ροπή σύσφιξης στερέωσης (Nm) | 0,8 | ||||||
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένα μέγ | Β μέγ | C max | ένα | σι | ∅ |
| SC1-09-18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
1. Πόσος χρόνος χρειάζεται για να λάβετε μια απάντηση μετά την αποστολή μιας ερώτησης;
Θα απαντήσουμε εντός 24 ωρών, ακόμη και το Σαββατοκύριακο ή τις αργίες.
2. Είναι διαθέσιμο το πακέτο OEM/ODM;
Ναι, τα πακέτα OEM/ODM είναι ευπρόσδεκτα.Είμαστε επαγγελματίες στην εργασία OEM/ODM.
3. Προσφέρετε δείγματα εάν θέλουμε να δοκιμάσουμε;
Ναί.Πιστεύουμε ότι τα δείγματα είναι πολύ σημαντικά για τις μαζικές παραγγελίες.Μπορούμε να στείλουμε δείγματα.
