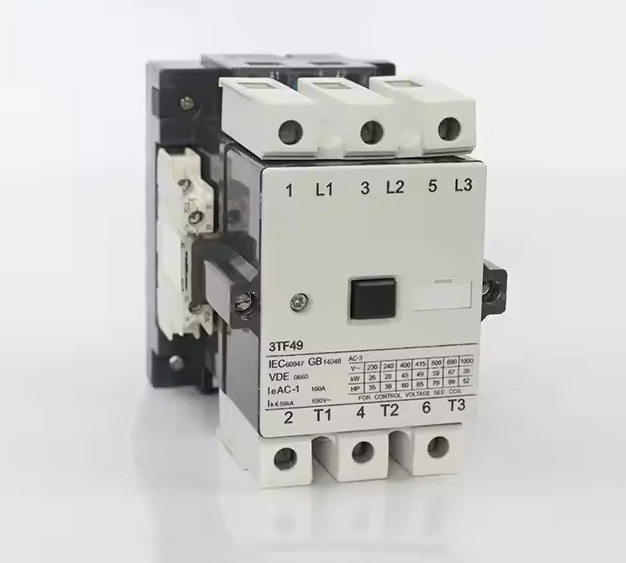

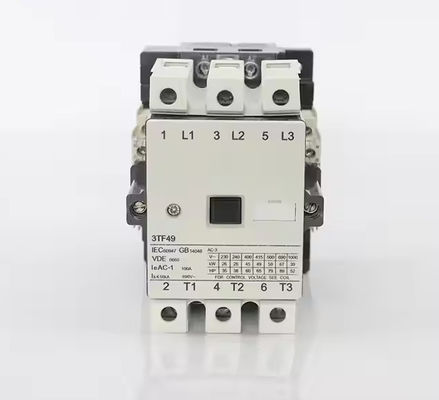

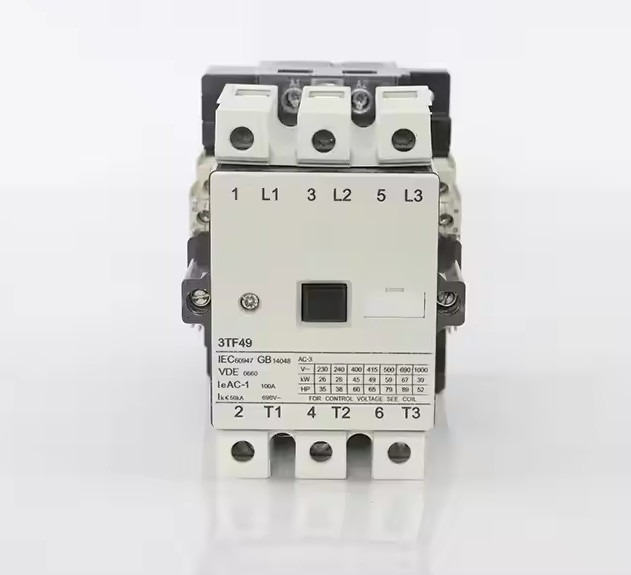

Η σειρά 3TF του επαγγέλματος AC χρησιμοποιείται για την κατασκευή και τη διακοπή, καθώς και για την συχνή εκκίνηση και τον έλεγχο του κινητήρα.
Το προϊόν συμμορφώνεται με το πρότυπο IEC60947-4-1.

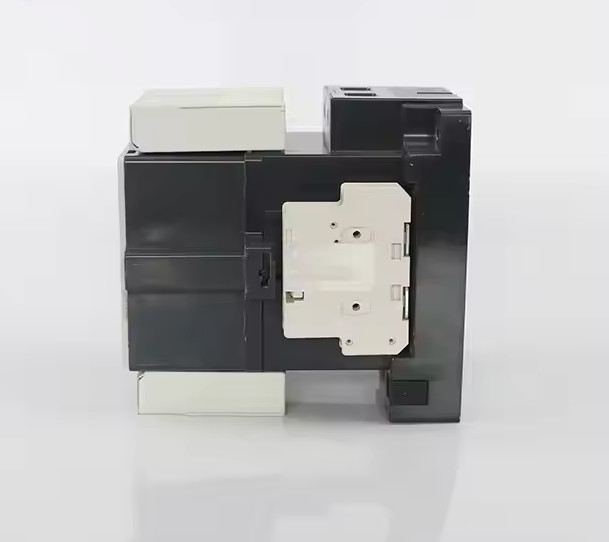

Οι βοηθητικές επαφές είναι διατεταγμένες 2NO+2NC το πολύ, χρησιμοποιείται η ευέλικτη σύνδεση κλειδώματος μεταξύ της στήριξης επαφής και του πυρήνα.
Βασικές παραμέτρους και τεχνικές επιδόσεις:
| Τύπος | STF46 | ΣΤΦ47 | STF48 | STF49 | ΣΤF50 | STF51 | ||
| Ονομαστικό ρεύμα θέρμανσης (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Ονομαστική τάση μόνωσης (V) | 690 | |||||||
| Ονομαστική τάση αντοχής σε πρόσκρουση (KV) | 6 | |||||||
| Ονομαστική παραγωγική ικανότητα | 10le | |||||||
| Ονομαστική ικανότητα διάσπασης | 8le | |||||||
| Πολωνοί | 3 | |||||||
| Βοηθητική επαφή | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Σύντομη αντοχή ρεύματος (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Διορισμένο ρεύμα λειτουργίας (A) |
380V | ΑΚ-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Ελέγχουσα ισχύς κινητήρα (KW) 50Hz |
ΑΚ-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Συχνότητα λειτουργίας (times/h) | ΑΚ-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Ηλεκτρική διάρκεια ζωής (10000/ φορές) | ΑΚ-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Μηχανική διάρκεια ζωής (10000/ φορές) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Ελκύοντας Αντιστοιχία τάσης λειτουργίας της τροχιάς (AC) | (85%-110%) Us +40°C | |||||||
| Προσέλκυση κατανάλωση ισχύος τροχιάς | Διατήρηση (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Πίκεπ ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Συνηθισμένο θερμικό ρεύμα βοηθητικής επαφής (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Η ονομαστική τάση μόνωσης βοηθητικής επαφής (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Διορισμένο ρεύμα λειτουργίας βοηθητικής επαφής (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Γενικά ερωτήματα:
1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε ένας επαγγελματίας κατασκευαστής για επαγωγούς, διακόπτες κύκλου και άλλα ηλεκτρικά προϊόντα.
2Μπορείτε να προμηθεύσετε αγαθά όπως το ζητούν οι πελάτες;
Αν έχετε διαφορετικές απαιτήσεις, απλά επικοινωνήστε μαζί μας και θα σας συναντήσουμε.
3Αν χρειαστώ δείγμα για προκαταρκτική εξέταση, μπορείτε να μου το δώσετε;
Ναι, μπορούμε να οργανώσουμε δείγμα για προεξέταση. Αν χρειάζεστε αυτή την υπηρεσία, παρακαλούμε στείλτε μας e-mail και θα σας δώσουμε ένα προσφορά.
4. Πώς μπορείτε να εγγυηθείτε την ποιότητα;
Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή·
Πάντοτε τελική επιθεώρηση πριν από την αποστολή.
