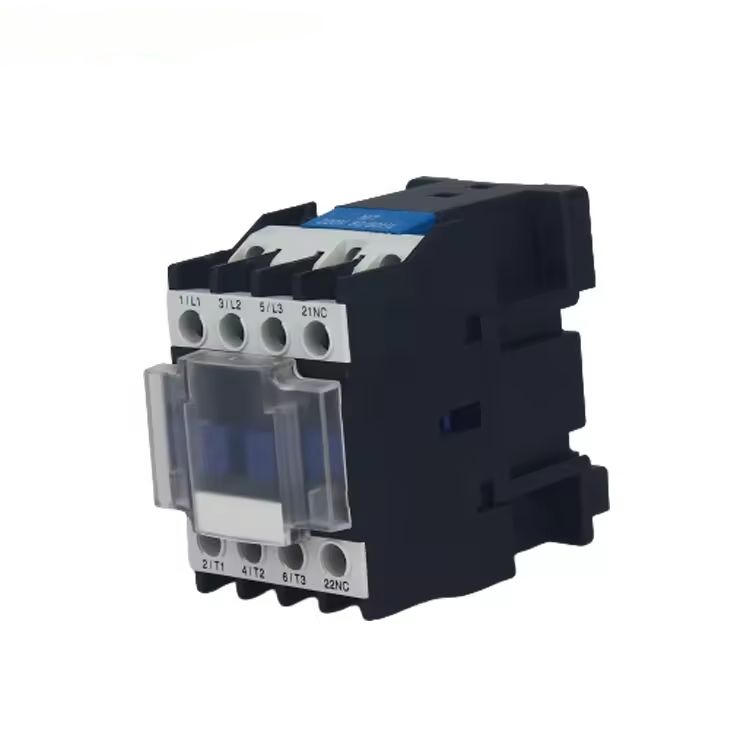

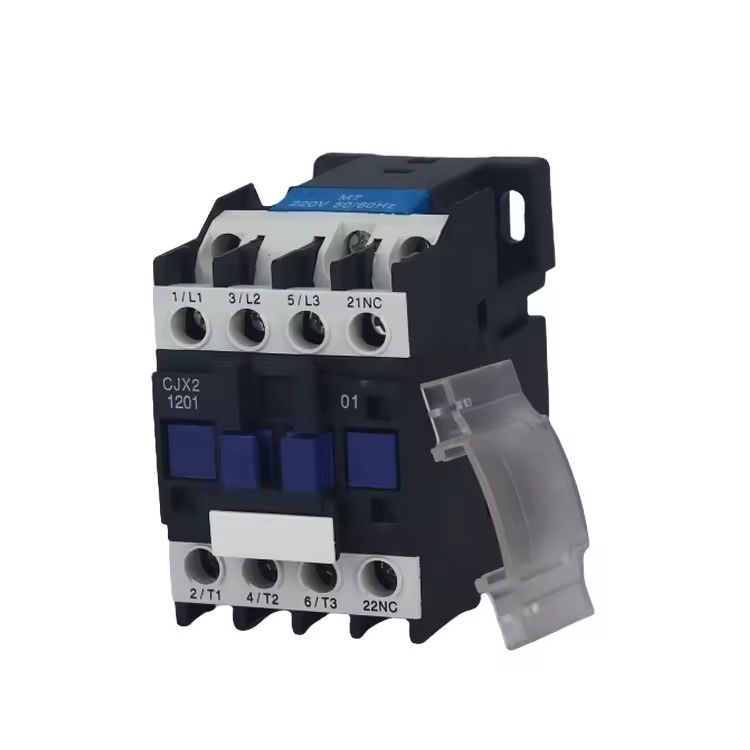

Name: Επικοινωνία ισχύος εναλλασσόμενου ρεύματος CJX2-12 12A 1NC 220VAC 3 πόλων Έλεγχος κινητήρα 9A-95A
Brand: YueQing ZEYI Electrical Co., Ltd.
SKU: 09 ~ 12
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Βοηθητική επαφή: Όχι/NC

Ρεύμα βαθμολόγησης κύριου κυκλώματος: 12α

Τύπος ηλεκτρικής ενέργειας: Κηλίδα

Τύπος τοποθέτησης: Σιδηροτροχιά

Όνομα προϊόντος: Επαφές AC

Εφαρμογή: Βιομηχανικός αυτοματισμός

Επισημαίνω:

Επικοινωνία με εναλλασσόμενο ρεύμα CJX2-12 12A 220VAC

Επαφή ελέγχου κινητήρα 3 πόλων 9A-95A

ηλεκτρικός επακριβώτης 1NC 220VAC

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: YOKG

Πιστοποίηση: CE,TUV,CB

Αριθμό μοντέλου: 09 ~ 12

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Κάθε μονάδα συσκευάζεται σε ένα ξεχωριστό εσωτερικό κουτί

Χρόνος παράδοσης: 15 ημέρες ή Εξαρτάται από την παραγγελία QTYS

Όροι πληρωμής: L/c, d/p, t/t

Δυνατότητα προσφοράς: 100000pcs ανά μήνα

Εκθεσιακός χώρος

Επικοινωνία ισχύος εναλλασσόμενου ρεύματος CJX2-12 12A 1NC 220VAC 3 πόλων Έλεγχος κινητήρα 9A-95A

Περιγραφή προϊόντων

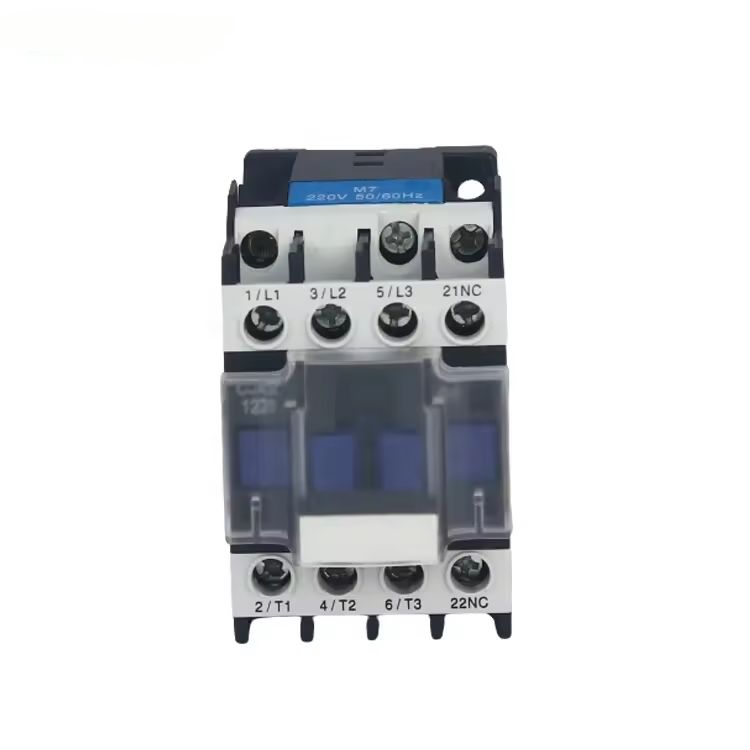

Power AC Contactor CJX2-12 12A 1NC 220VAC 3 Pole Motor Control 9A-95A

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Βοηθητική επαφή	NO/NC
Ονομαστικό ρεύμα κύριου κυκλώματος	12A
Τύπος ρεύματος	AC
Τύπος τοποθέτησης	Ράγα DIN
Όνομα προϊόντος	AC Επαφέας
Εφαρμογή	Βιομηχανικός Αυτοματισμός

Περιγραφή προϊόντος

Εφαρμογή:
Ο επαφέας καλυμμένος με κάλυμμα σκόνης βελτιώνει σημαντικά τη διάρκεια ζωής και το χρόνο έλξης του προϊόντος, προστατεύοντας έτσι καλύτερα τον εξοπλισμό. Εφαρμόζεται κυρίως στο κύκλωμα AC 50Hz/60Hz και ονομαστική τάση μόνωσης 660V. Όταν χρησιμοποιείται σε AC-3 και η ονομαστική τάση είναι 380V, το ονομαστικό ρεύμα φτάνει τα 620A, για διακοπή κυκλώματος μεγάλης απόστασης και συχνή εκκίνηση ή έλεγχο του κινητήρα. Σε συνδυασμό με κατάλληλο θερμικό ρελέ υπερφόρτωσης μπορεί να προστατεύσει το κύκλωμα φορτίου. Ο επαφέας μπορεί να εκκινεί και να ελέγχει συχνά τον AC ηλεκτροκινητήρα.

Κύριες παράμετροι και τεχνική απόδοση

Τύπος	09	12
Ονομαστικό ρεύμα θέρμανσης (A)	20	20
Ονομαστική τάση μόνωσης (V)	690	690
Ονομαστική τάση αντοχής σε κρούση (KV)	6	6
Ονομαστική ικανότητα κατασκευής	10le	10le
Ονομαστική ικανότητα διακοπής	8le	8le
Πόλοι	3	3
Βοηθητική επαφή	NO/NC	NO/NC
Ρεύμα βραχυπρόθεσμης αντοχής (A) 10S	72	96
Ονομαστικό ρεύμα λειτουργίας (A) 380V AC-3	9	12
AC-4	3.5	5
660V AC-3	6.6	8.9
AC-4	1.5	2
AC-3 χωρητικότητα τριφασικού κινητήρα κλωβού σκίουρου (AC-3) KW 220V	2.2	3
380V	4	5.5
660V	5.5	7.5
Συχνότητα λειτουργίας (φορές/h) Ηλεκτρική διάρκεια ζωής AC-3	1200	1200
AC-4	300	300
Μηχανική διάρκεια ζωής	3600	3600
Ηλεκτρική διάρκεια ζωής (10000/φορές) AC-3	100	100
AC-4	20	20
Μηχανική διάρκεια ζωής (10000/φορές)	1000	1000
Εξοπλισμένος τύπος ασφάλειας	RT16-20	RT16-20
Ονομαστική τάση τροφοδοσίας ελέγχου Us(V) 50/60Hz	12~480	12~480
Εύρος λειτουργίας Έλξη	(85%~110%)Us +40℃	(85%~110%)Us +40℃
Απελευθέρωση	(20%~75%)Us -5℃	(20%~75%)Us -5℃
Μέση ισχύς πηνίου AC(VA) Εκκίνηση	70	70
Διατήρηση	8	8
Κατηγορία απόδοσης ισχύος	κατηγορία 3	κατηγορία 3
Θερμική απώλεια(W)	2~3	2~3
Χρόνος ενεργοποίησης(ms) Κλείσιμο	12~25	12~25
Διακοπή	5~20	5~20
Κύκλωμα κύριου κυκλώματος εύκαμπτο καλώδιο χωρίς τερματικό ψυχρής συμπίεσης (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～4	1～4
εύκαμπτο καλώδιο με τερματικό ψυχρής συμπίεσης (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～2.5	1～2.5
Σκληρό καλώδιο (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～4	1～4
Μέγεθος βίδας στερέωσης	M3.5	M3.5
Ροπή σύσφιξης στερέωσης (N.m)	0.8	0.8
Κύκλωμα ελέγχου καλωδίωσης εύκαμπτο καλώδιο χωρίς τερματικό ψυχρής συμπίεσης (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～4	1～4
εύκαμπτο καλώδιο με τερματικό ψυχρής συμπίεσης (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～2.5	1～2.5
Σκληρό καλώδιο (㎟) 1 ράβδος	1～4	1～4
2 ράβδοι	1～4	1～4
Μέγεθος βίδας στερέωσης	M3.5	M3.5
Ροπή σύσφιξης στερέωσης (N.m)	0.8	0.8

Συνθήκες εργασίας και εγκατάστασης

Θερμοκρασία περιβάλλοντος αέρα: -5℃--+40℃ και μέσος όρος όχι περισσότερο από +35℃ εντός 24 ωρών
Υψόμετρο: ≤ 2000m
Συνθήκες αέρα: όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία του αέρα δεν φτάνει το 50%, αλλά επιτρέπεται η υψηλότερη υγρασία σε χαμηλότερη θερμοκρασία. Όπως, 90% υγρασία στους 20℃. Η συμπύκνωση δρόσου θα πρέπει να λαμβάνεται υπόψη όταν η θερμοκρασία είναι χαμηλότερη
Βαθμός ρύπανσης: Κατηγορία 3
Κατηγορία εγκατάστασης: III
Βαθμός προστασίας: IP20
Συνθήκη εγκατάστασης: η γωνία κλίσης μεταξύ της πλευράς εγκατάστασης και της κάθετης πλευράς δεν πρέπει να είναι μεγαλύτερη από ±5℃
Κρούση και δόνηση: ο επαφέας πρέπει να εγκατασταθεί και να λειτουργεί υπό συνθήκες χωρίς εμφανή κούνημα, κρούση και δόνηση

Χαρακτηριστικά δομής

Μπορεί να εγκατασταθεί με βοηθητικά μπλοκ επαφών, ρελέ χρόνου και μπλοκ επαφών περιορισμένου ρεύματος και θερμικό ρελέ, για να είναι άλλα παράγωγα προϊόντα
Αυτή η σειρά επαφέων έχει μικρό όγκο, μικρό βάρος, μικρότερη απώλεια ισχύος, μεγάλη διάρκεια ζωής και ασφάλεια και αξιοπιστία
Ο επαφέας μπορεί να εξοπλιστεί με 1NO βοηθητική επαφή ή 1NC βοηθητική επαφή (λιγότερο από 32A) και 1NO βοηθητική επαφή + 1NC βοηθητική επαφή (περισσότερο από 40A)
Μπορεί να εξοπλιστεί με μπλοκ βοηθητικού επαφέα F4 (2 μπλοκ ή 4 μπλοκ)
Εκτός από τη χρήση βίδας για εγκατάσταση, ο επαφέας μπορεί να σφιχτεί με την τυπική ράγα εγκατάστασης των 35mm (sc09~95) και την τυπική ράγα εγκατάστασης των 75mm (SC40~95)

Διαστάσεις εγκατάστασης

A max	B max	C max	a	b	∅
47	76	82	34/35	50/60	4.5

Συχνές ερωτήσεις

Ε1: Τι είναι ένας AC Ηλεκτρικός Επαφέας;

Α1: Ένας AC Ηλεκτρικός Επαφέας είναι ένας ηλεκτρικά ελεγχόμενος διακόπτης που χρησιμοποιείται για την εναλλαγή ενός ηλεκτρικού κυκλώματος ισχύος. Αποτελείται από ένα πηνίο και επαφές που ανοίγουν ή κλείνουν το κύκλωμα. Χρησιμοποιείται συνήθως σε μεγάλους ηλεκτρικούς κινητήρες, αντλίες, συστήματα φωτισμού και άλλες εφαρμογές.

Ε2: Ποιο είναι το εμπορικό σήμα του AC Ηλεκτρικού Επαφέα;

Α2: Το εμπορικό σήμα του AC Ηλεκτρικού Επαφέα είναι YOKG ή OEM.

Ε3: Πού κατασκευάζεται ο AC Ηλεκτρικός Επαφέας;

Α3: Ο AC Ηλεκτρικός Επαφέας κατασκευάζεται στην Κίνα.

Ε4: Ποια είναι τα χαρακτηριστικά του AC Ηλεκτρικού Επαφέα;

Α4: Τα χαρακτηριστικά του AC Ηλεκτρικού Επαφέα περιλαμβάνουν υψηλή ικανότητα μεταγωγής, χαμηλή κατανάλωση ενέργειας, υψηλή ταχύτητα λειτουργίας και μεγάλη διάρκεια ζωής.
