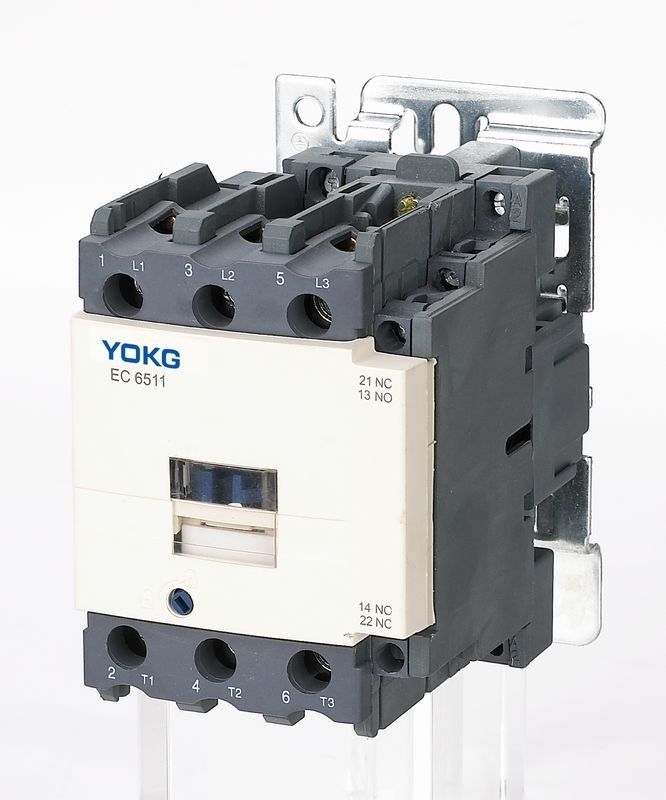

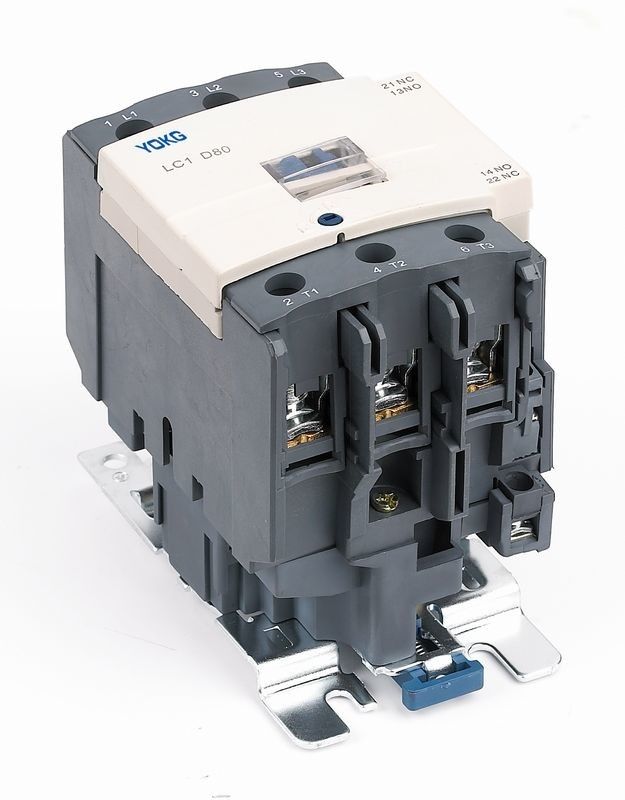

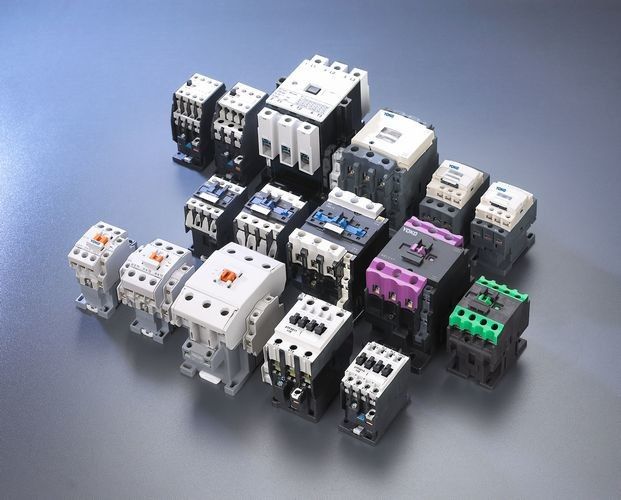

690V 3 ηλεκτρικός επαφέας επαφέων 1NO+1NC 80A 110amp εναλλασσόμενου ρεύματος Πολωνών
Εφαρμογή:
SC1 ο επαφέας εναλλασσόμενου ρεύματος σειράς (εφεξής επαφέας) είναι κατάλληλος για στα κυκλώματα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50 Hz τάσης 690V ή 60 Hz, εκτίμησαν το ρεύμα μέχρι 95A, για την παραγωγή, σπάζοντας, συχνά αρχικός & ελέγχοντας τη μηχανή εναλλασσόμενου ρεύματος.
Αυτός ο επαφέας σειράς συμμορφώνεται με το ΜΒ 14048, iec60947-4-1
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 50 | 60 | 80 | 110 | 110 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | ||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | ||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | ||||||
| Πολωνοί | 3 | ||||||
| Βοηθητική επαφή | 1NO + 1NC | ||||||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ρεύμα-3 Εκτιμημένο λειτουργώντας ρεύμα (Α) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | 600 | |||||
| Μηχανική ζωή | 3600 | ||||||
| Ρεύμα-3 ηλεκτρική ζωή (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Μηχανική ζωή (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |||||
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |||||
| Απελευθέρωση | (20%~75%) εμείς -5℃ | ||||||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 200 | |||||
| Κράτηση | 20 | ||||||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||||||
| Θερμική απώλεια (W) | 6 ~10 | ||||||
| Χρόνος ώθησης (κα) | Κλείστε | 20 ~ 25 | 20 ~ 35 | ||||
| Σπάσιμο | 8 ~ 15 | 8 ~ 20 | |||||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Μέγεθος βιδών στερέωσης | M8 | M10 | |||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 3.5 | 4 | |||||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | ||||||
Όρος εργασίας και εγκατάστασης:
♦ Περιβαλλοντική θερμοκρασία αέρα: -5℃--+40℃ και μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες
♦ Ύψος: ≤ 2000m
♦ Όρος αέρα: όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν είναι μέχρι 50%, αλλά η υψηλότερη υγρασία επιτρέπεται στη χαμηλότερη θερμοκρασία. Όπως, υγρασία 90% σε 20℃. Η συμπυκνωμένη δροσιά πρέπει να εξεταστεί όταν είναι στη χαμηλότερη θερμοκρασία
♦ Βαθμός ρύπανσης: Κατηγορία 3
♦ Κατηγορία εγκατάστασης: ΙΙΙ
♦ Βαθμός προστασίας: IP20
♦ Όρος εγκατάστασης: η γωνία κλίσης μεταξύ της δευτερεύουσας και κάθετης πλευράς εγκαταστάσεων δεν πρέπει να είναι περισσότερο από ±5℃
♦ Αντίκτυπος και vibrattion: ο επαφέας πρέπει να εγκατασταθεί και να λειτουργήσει κάτω από τις συνθήκες κανενός προφανών τινάγματος, αντίκτυπου και δόνησης.
Χαρακτηριστικό δομών:
♦ Με το σχέδιο κάλυψης σκόνης, ο επαφέας έχει το χαρακτηριστικό της καλύτερης ασφάλειας, αξιοπιστία και μπορεί επίσης εκτεταμένη ζωή υπηρεσιών
♦ Μπορεί να εγκατασταθεί με το βοηθητικό φραγμό επαφών, το χρονικό ηλεκτρονόμο και τον τρέχων-περιορισμένο φραγμό επαφών, και το θερμικό ηλεκτρονόμο, για να είναι έπειτα άλλα παράγωγα προϊόντα
♦ Αυτός ο επαφέας σειράς έχει το μικρό όγκο, ελαφρύ, τη λιγότερες απώλεια δύναμης, τα μακρά ζωή και το χρηματοκιβώτιο και την αξιοπιστία κ.λπ.
♦ Ο επαφέας μπορεί να εξοπλιστεί με τη βοηθητική επαφή 1NO ή βοηθητική επαφή 1NC (λιγότερο από 32A), και τη βοηθητική contact+1NC βοηθητική επαφή 1NO (περισσότερο από 40A). Επιπλέον, μπορεί να εξοπλιστεί με το βοηθητικό φραγμό επαφέων F4 (2blocks ή 4blocks)
♦ Εκτός από τη βίδα χρήσης που εγκαθιστά, ο επαφέας μπορεί να σφιγχτεί με την τυποποιημένη ράγα εγκατάστασης 35mm (SC1-09~95) και την τυποποιημένη ράγα εγκατάστασης 75mm (SC1-40~95)
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
