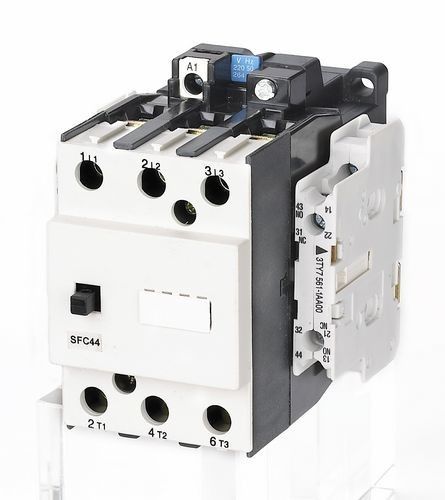

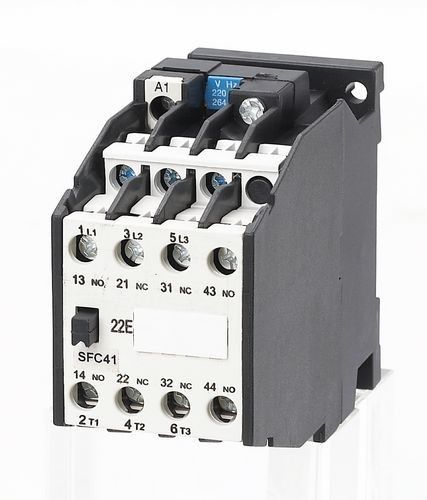

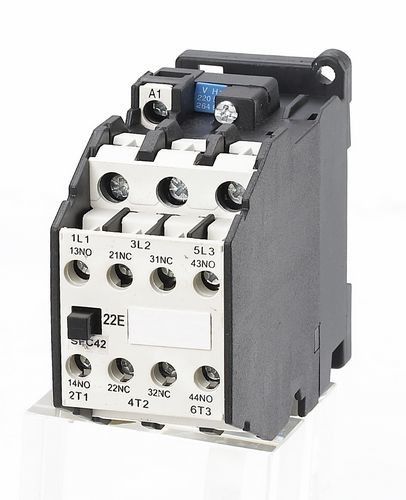

Επαφέας 3 Πολωνοί 2NO+2NC εναλλασσόμενου ρεύματος χαμηλής τάσης IEC60947 σε 20A, 30A, 55A
Εφαρμογή:
Ο επαφέας εναλλασσόμενου ρεύματος σειράς SFC (εφεξής επαφέας) είναι κατάλληλος για στα κυκλώματα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50 Hz ή 60 Hz τάσης 690V, εκτίμησε την τάση μόνωσης 690V, και το εκτιμημένο ρεύμα από 9A σε 475A στην εκτιμημένη τάση 380V εργασίας στον τύπο ρεύμα-3 εφαρμογής, και χρησιμοποιείται για τη μεγάλης απόστασης σύνδεση και το σπάσιμο του κυκλώματος. Ο επαφέας είναι κατάλληλος στη συχνούς έναρξη και τον έλεγχο της μηχανής εναλλασσόμενου ρεύματος.
Αυτός ο επαφέας σειράς συμμορφώνεται με το ΜΒ 14048, iec60947-4-1
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | |||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | |||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | |||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | |||||||
| Πολωνοί | 3 | |||||||
| Βοηθητική επαφή | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Εκτιμημένο λειτουργώντας ρεύμα (Α) |
380V | Ρεύμα-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| Ρεύμα-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| Ελέγξιμη δύναμη μηχανών (KW) 50Hz |
Ρεύμα-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| Ρεύμα-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| Συχνότητα λειτουργίας (times/h) | Ρεύμα-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| Ρεύμα-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| Ρεύμα-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Μηχανική ζωή (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Προσέλκυση της ανοχής τάσης εργασίας σπειρών (εναλλασσόμενο ρεύμα) | (85%~110%) εμείς +40℃ | |||||||
| Προσέλκυση της κατανάλωσης ισχύος σπειρών | Κράτηση (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| Επανάληψη (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Βοηθητικό συμβατικό θερμικό ρεύμα επαφών (Α) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Βοηθητική εκτιμημένη επαφή τάση μόνωσης (β) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Η βοηθητική επαφή εκτίμησε την εργασία τρέχον (α) | Ρεύμα-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| Ρεύμα-13 | 110V | 0,9 | 0,9 | 0,9 | 0,9 | 1.14 | 1.14 | |
| 220V | 0,45 | 0,45 | 0,45 | 0,45 | 0,48 | 0,48 | ||
Όρος εργασίας και εγκατάστασης:
♦ Περιβαλλοντική θερμοκρασία αέρα: -5℃--+40℃ και μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες
♦ Ύψος: ≤ 2000m
♦ Όρος αέρα: όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν είναι μέχρι 50%, αλλά η υψηλότερη υγρασία επιτρέπεται στη χαμηλότερη θερμοκρασία. Όπως, υγρασία 90% σε 20℃. Η συμπυκνωμένη δροσιά πρέπει να εξεταστεί όταν είναι στη χαμηλότερη θερμοκρασία
♦ Βαθμός ρύπανσης: Κατηγορία 3
♦ Κατηγορία εγκατάστασης: ΙΙΙ
♦ Βαθμός προστασίας: IP20
♦ Όρος εγκατάστασης: η γωνία κλίσης μεταξύ της δευτερεύουσας και κάθετης πλευράς εγκαταστάσεων δεν πρέπει να είναι περισσότερο από ±5℃
♦ Αντίκτυπος και vibrattion: ο επαφέας πρέπει να εγκατασταθεί και να λειτουργήσει κάτω από τις συνθήκες κανενός προφανών τινάγματος, αντίκτυπου και δόνησης.
Χαρακτηριστικό δομών:
♦ Σχέδιο ασφάλειας ενάντια στη ηλεκτροπληξία, ασφαλέστερος και αξιόπιστος
♦ Το χαρακτηριστικό γνώρισμα του μικρού όγκου, ελαφριά, σχηματίζοντας τόξο αίθουσα είναι εσωκλειόμενη, μικρή ηλεκτρική να σχηματίσει τόξο απόσταση
♦ Η τόξο-εξαφανίζοντας κατασκευή είναι νέα, το γδάρσιμο των επαφών είναι μικρό, με μια μακριά ηλεκτρική ζωή
♦ Η λειτουργία του μαγνήτη που πολλά πλεονεκτήματα όπως η καλή αξιοπιστία, ανθεκτικός αντίκτυπος, σημαντικά πλεονεκτήματα κούρασης και ούτω καθεξής
♦ Η επαφή έχει δύο ζευγάρι της κανονικής ανοικτής και στενής βοηθητικής επαφής, επιπλέον, αυτό μπορεί να τοποθετηθεί περισσότερες βοηθητικές επαφές
♦ Εκτός από σφίγξτε με τις βίδες, ο επαφέας μπορεί να σφιγχτεί με τα πρότυπα εγκαθιστώντας τη ράγα 35mm μακριών
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
