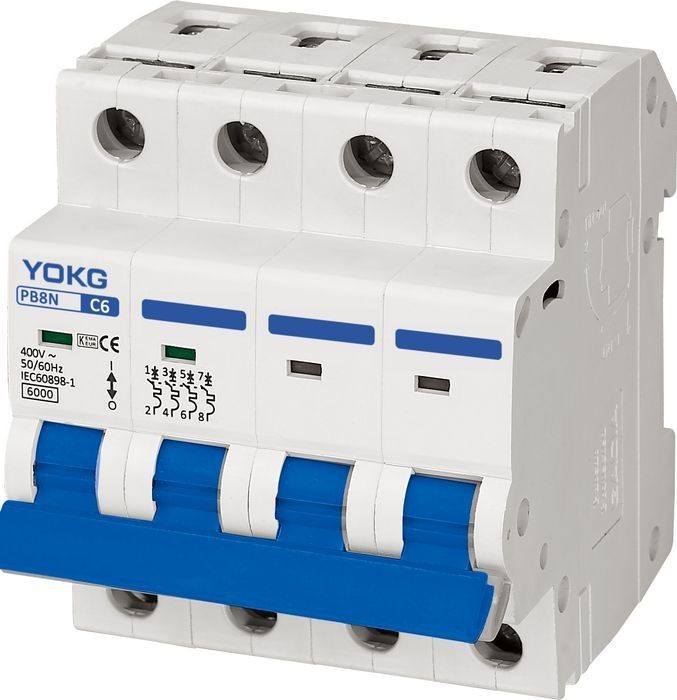

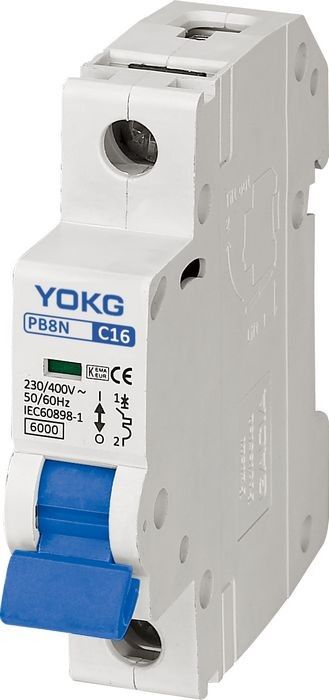

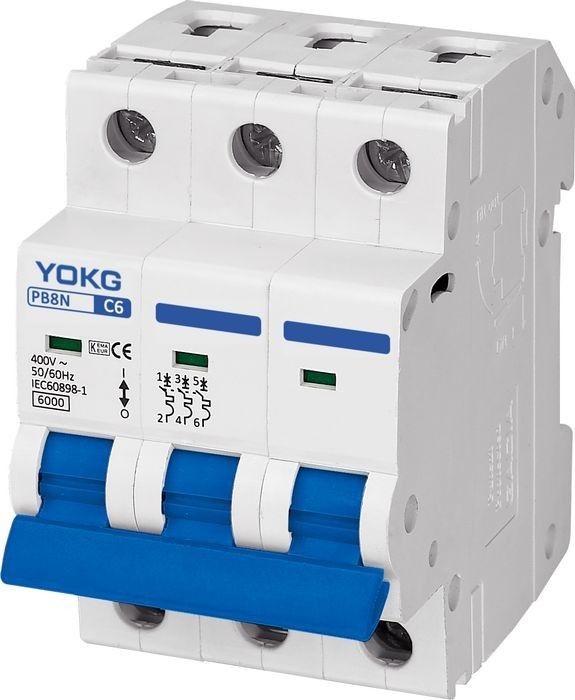

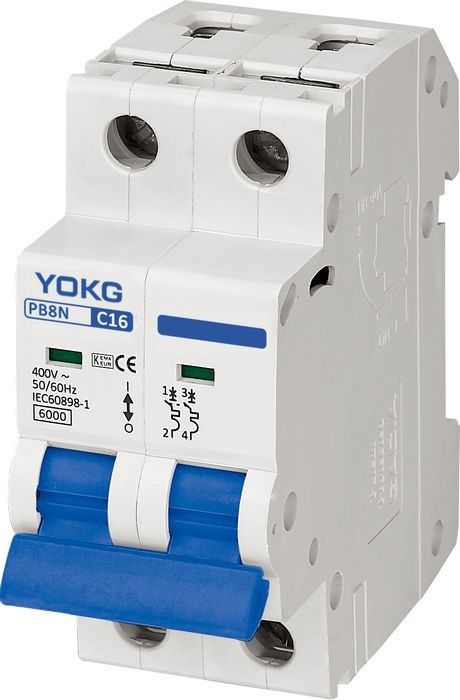

Μίνι διακόπτης PB8N 1P, 1P+N, 2P, 3P, 3P+N, 4P YOKG
Εφαρμογή:
♦ Προστασία βραχυκυκλώματος
♦ Λειτουργία απομόνωσης
♦ Προστασία υπερφόρτωσης
♦ Λειτουργία ένδειξης της θέσης επαφών
♦ Υποστήριξη 35mm εγκατάσταση DIN-ραγών
♦ Εισερχόμενος υποστήριξης τοπ και τύπος κατώτατος εξερχόμενος καλωδίωσης, ή τύπος κατώτατης εισερχόμενος και τοπ εξερχόμενος καλωδίωσης
♦ Ικανός να επιλέξει τα ηλεκτρικά εξαρτήματα και να επιτύχει την απόμακρη ένδειξη του όρου MCB σπάσιμο, κλειστό, και θέση σε λειτουργία ελαττωμάτων
♦ Ικανός να επιλέξει τα ηλεκτρικά εξαρτήματα και να πραγματοποιήσει την προστασία κάτω από-τάσης και over-voltage MCB και της απόμακρης απελευθέρωσης διακλαδώσεων
Στιγμιαίο χαρακτηριστικό θέσης σε λειτουργία:
Ο διακόπτης PB8 σχεδιάζεται για την προστασία των κυκλωμάτων διανομής και κλάδων, που έχουν το διαφορετικό φορτίο
♦ Καμπύλη Β-Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 3 μέσα στο ρεύμα 5 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
♦ Καμπύλη Γ- Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 5 μέσα στο ρεύμα 10 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
♦ Καμπύλη Δ- Η συσκευή δεν πρέπει να λειτουργήσει σε 0,1 το δεύτερο στο ρεύμα 10 μέσα στο ρεύμα 20 μέσα πρέπει να λειτουργήσουν λιγότερο από σε 0.1S
Over-current λειτουργούντα χαρακτηριστικά:
| Αριθ. | Εκτιμημένο ρεύμα της απελευθέρωσης (α) | Αρχικό κράτος | Ρεύμα δοκιμής | Καθορισμένος χρόνος | Αποτέλεσμα που επιτυγχάνεται | Παρατηρήσεις |
| 1 | 1~63 | κράτος κώδικα | 1.13 μέσα | τ ≤ 1h | Μη-ταξίδι | |
| 2 | 1~63 | επάνω στην προηγούμενη δοκιμή | 1.45 μέσα | τ < 1h | ταξίδι | θέτοντας ρεύμα μέχρι τη διευκρινισμένη αξία σταθερά σε 5s |
| 3 | Σε ≤ 32 | κράτος κώδικα | 2.55 μέσα | 1s <t <60s | ταξίδι | |
| > Σε 32 | κράτος κώδικα | 2.55 μέσα | 1s <t <120s | ταξίδι | ||
| 4 | 1~63 | κράτος κώδικα | 3 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Β |
| 1~63 | κράτος κώδικα | 5 μέσα | τ <0.1s | ταξίδι | Τύπος Β | |
| 1~63 | κράτος κώδικα | 5 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Γ | |
| 1~63 | κράτος κώδικα | 10 μέσα | τ <0.1s | ταξίδι | Τύπος Γ | |
| 1~63 | κράτος κώδικα | 10 μέσα | τ ≤0.1s | Μη-ταξίδι | Τύπος Δ | |
| 1~63 | κράτος κώδικα | 20 μέσα | τ <0.1s | ταξίδι | Τύπος Δ |
Ο αριθμός Πολωνών:
Διαστάσεις:
Προδιαγραφές:
| Πολωνοί | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Ηλεκτρική προδιαγραφή | |
| Εκτιμημένο ρεύμα (Α) | 1-63 |
| Εκτιμημένη συχνότητα (Hz) | 50/60 |
| Εκτιμημένη τάση εργασίας (Β) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Εκτιμημένη μονωμένη τάση (Β) Ui | 500 |
| Η ώθηση αντιστέκεται την τάση (KV) Uimp | 6 |
| Εκτιμημένο ICN ικανότητας βραχυκυκλώματος σπάζοντας (Κα) | 6 |
| Στιγμιαίος τύπος θέσης σε λειτουργία | Β, Γ, Δ |
| Μέγιστη τάση Umax εργασίας | 440 |
| Ελάχιστη τάση Umin εργασίας | 12 |
| Διηλεκτρική τάση δοκιμής (kv) | 2 |
| Μηχανική τυποποιημένη αξία ζωής υπηρεσιών | 10000 |
| (OC) ηλεκτρική τυποποιημένη αξία | 4000 |
| Έλεγχος και ένδειξη: | |
| Απελευθέρωση διακλαδώσεων (SHT) | Προαιρετικός |
| Απελευθέρωση Undervoltage (UVT) | Προαιρετικός |
| Βοηθητική επαφή (AUX) | Προαιρετικός |
| Επαφή συναγερμών (ALT) | Προαιρετικός |
| Δείκτης θέσης επαφών | Προεπιλογή |
| Ένδειξη ελαττωμάτων | Κανένας |
| Σύνδεση και εγκατάσταση: | |
| Περιβαλλοντική θερμοκρασία (με καθημερινό average≤35℃) | -5℃~+40℃ |
| Βαθμός προστασίας όλες οι πλευρές | IP40 |
| Τερματικό σύνδεσης | IP20 |
| Καλώδιο (㎟) | 16 |
| Μπάρα τροφοδότησης (㎟) | 25 |
| Μοντάρισμα | Καλώδιο/μπάρα τροφοδότησης |
| Βαθμός ρύπανσης | 2 |
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου (℃) | 30 |
| Θερμοκρασία αποθήκευσης (℃) | -25℃~+70℃ |
| Ροπή σκλήρυνσης | 3.0 |
| Σύνδεση | Κορυφή και κατώτατο σημείο |
| Διαστάσεις (χιλ.) α (1P/2P/3P/4P) | 17.5/35/52.5/70 |
| β (1P/2P/3P/4P) |
87/87/87/87 |
| (WxHxL) γ (1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
