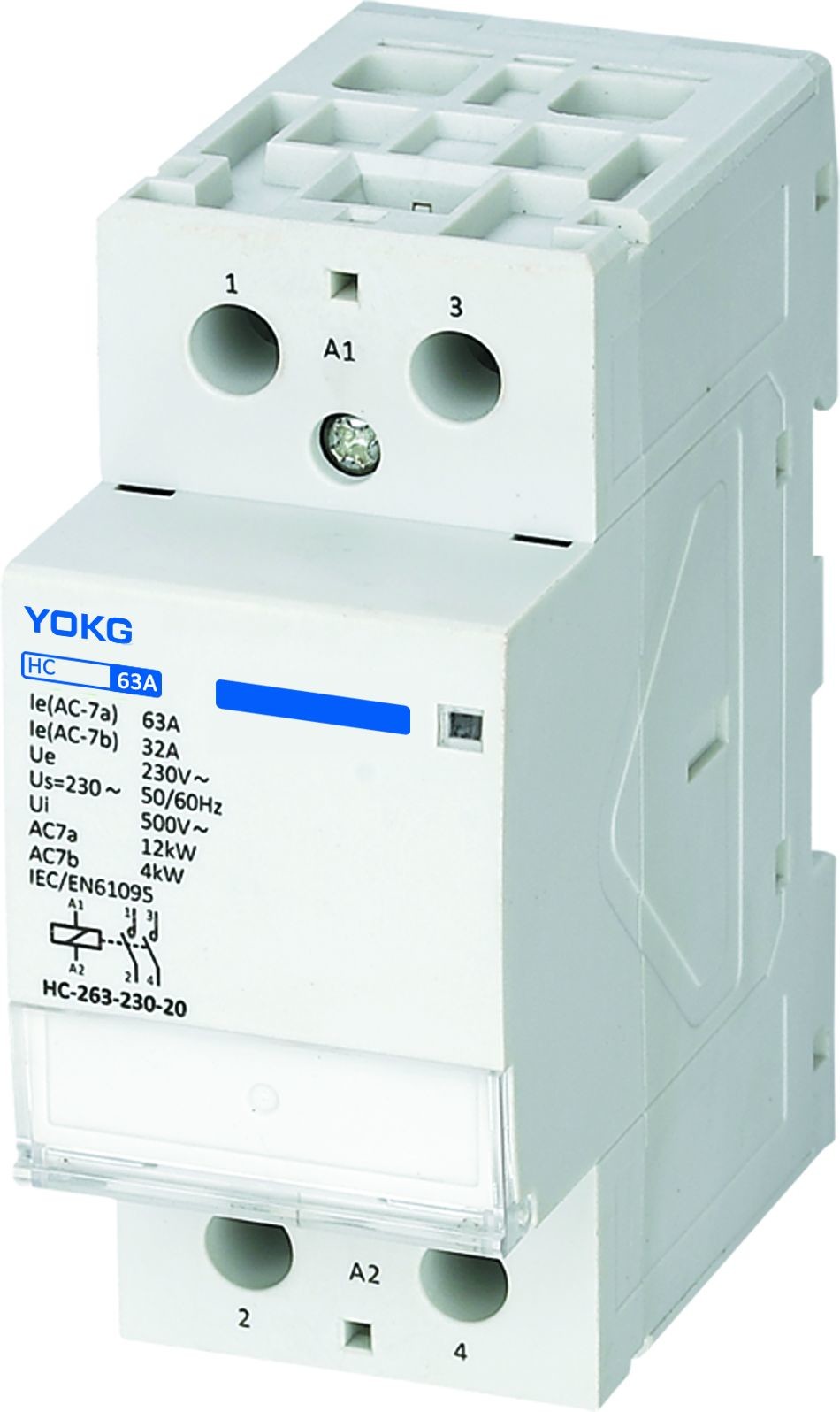

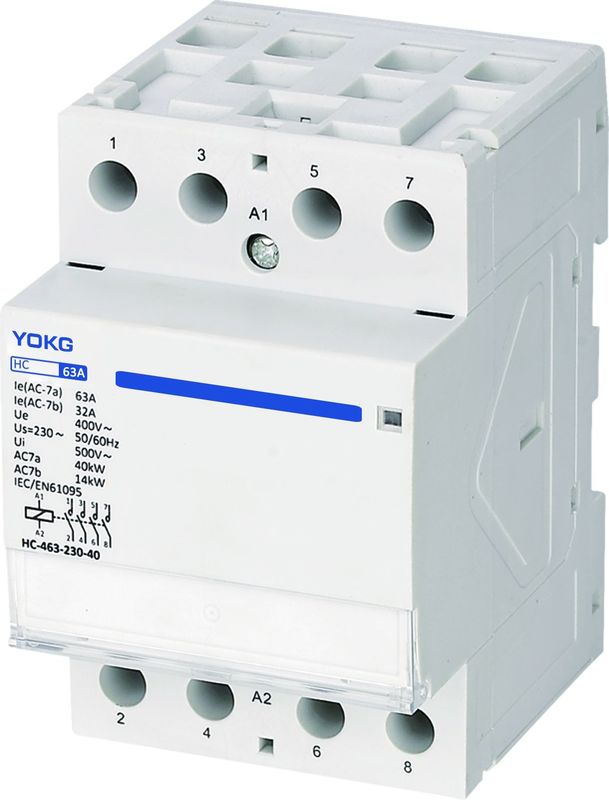

Επαφέας hc-263 2P/4P 63A 230V οικιακού εναλλασσόμενου ρεύματος για τον έλεγχο φωτισμού νέο
Εφαρμογή:
Ο οικιακός επαφέας εναλλασσόμενου ρεύματος σειράς ♦ HC (εφεξής επαφέας) είναι κατάλληλος για στα κυκλώματα μέχρι την εκτιμημένη τάση που 400 εργασίας εναλλασσόμενο ρεύμα Β 50 Hz (ή 60 Hz), εκτίμησαν το λειτουργώντας ρεύμα μέχρι 63A, για να ελέγξουν τις οικιακές ηλεκτρικές συσκευές και το χαμηλό επαγωγικό φορτίο αεργής αντίστασης και το επαγωγικό φορτίο αεργής αντίστασης μικροϋπολογιστών της παρόμοιας χρήσης, μπορούν επίσης οριακός να ελέγξουν το φορτίο οικιακών μηχανών του οποίου η ελέγχοντας δύναμη πρέπει να είναι σχετικά μειωμένη.
♦ Αυτά τα προϊόντα ισχύουν για τις θέσεις όπως η οικογένεια, τα ξενοδοχεία, τα διαμερίσματα, κ.λπ. να πραγματοποιήσουν την αυτοματοποίηση των μεγάλης κλίμακας παραχθεισών οικιακών ηλεκτρικών συσκευών.
♦ Σύμφωνα με IEC61095, GB17885
Πρότυπο και καθορισμός:
Κανονικοί λειτουργούντες όροι και όρος εγκατάστασης:
♦ Η περιβαλλοντική θερμοκρασία αέρα: -5~+40℃, μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες.
♦ Ύψος (μ): Να μην υπερβεί 2000 μέτρα
♦ Ατμοσφαιρικές συνθήκες: Όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν πρέπει να είναι υψηλότερη από 50%. Η υψηλότερη σχετική υγρασία πρέπει να επιτραπεί στη χαμηλότερη θερμοκρασία, για παράδειγμα, υγρασία 90% όταν 20 ℃. Τα ειδικά μέτρα πρέπει να ληφθούν όταν συμβαίνει περιστασιακά η συμπυκνωμένη δροσιά λόγω των αλλαγών θερμοκρασίας.
♦ Βαθμός ρύπανσης: Κατηγορία 2
♦ Κατηγορία εγκατάστασης: ΙΙ
♦ Μοντάρισμα: Στην τοποθετώντας εγκατάσταση ραγών ραγών TH35-7.5 DIN
♦ Βαθμός προστασίας: IP20
Γενικός:
Ηλεκτρική εκτίμηση: μέχρι 25A, 40A, 63A, 100A Κατηγορία χρησιμοποίησης: Ρεύμα-1, ρεύμα-7a, ρεύμα-7b
Πρότυπα: IEC/EN 61095 Ηλεκτρική ζωή 100.000, μηχανική ζωή 1.000.000
Hc-225/hc-240/hc-263: Ue=230V~ Hc-425/hc-440/hc-463: Ue=400V~
Σειρά λειτουργίας:
Ο επαφέας θα τραβήξει μέσα σοβαρά σε οποιαδήποτε αξία μεταξύ 85% μας και 110%Us. 110% είμαστε η μέγιστη αξία και 85%Us είναι η αξία manimum.
Ο επαφέας θα μας απελευθερώσει και θα σπάσει εντελώς μεταξύ 75% μας και 20%. 20% είμαστε η μέγιστη αξία και 75%Us είναι η ελάχιστη αξία.
Διορισμένη απόδοση λειτουργίας:
| Κάνοντας και σπάζοντας όρος | ||||||
| Κατηγορία χρησιμοποίησης | Ic/Ie | Ur/Ue | μαρούλι Φ | εξεύρεση του χρόνου (α) s |
χρόνος διαστήματος s |
κύκλος λειτουργίας χρόνοι |
| Ρεύμα-7a | 1.0 | 1.05 | 0,80 | 0,05 | 10 | 30 000 |
| Ρεύμα-7b | (γ) | (β) | 0,45 | 0,05 | 10 | 30 000 |
| (α) εάν η επαφή έχει κλείσει εντελώς πριν από να σπάσει πάλι, ο κάνοντας χρόνος επιτρέπεται λιγότερο από 0.05s. (β) για την παραγωγή του opertion Ur/Ue=1.0, για το σπάσιμο της λειτουργίας Ur/Ue=0.17 (γ) για την παραγωγή της λειτουργίας Ic/Ie=6.0, για το σπάσιμο της λειτουργίας Ic/Ie=1.0 |
||||||
Κάνοντας και σπάζοντας ικανότητα:
| Κάνοντας και σπάζοντας όρος | ||||||
| Κατηγορία χρησιμοποίησης | Ic/Ie | Ur/Ue | μαρούλι Φ | εξεύρεση του χρόνου (α) s |
χρόνος διαστήματος s |
κύκλος λειτουργίας χρόνοι |
| Ρεύμα-7a | 1.5 | 1.05 | 0,80 | 0,05 | 10 | 50 |
| Ρεύμα-7b | 8 | 1.05 | 0,45 | 0,05 | 10 | 50 |
Μηχανική ζωή:
Μηχανική ζωή: 1 εκατομμύριο φορές, οι κύκλοι λειτουργίας ανά ώρα είναι 300 φορές.
Ηλεκτρική ζωή:
Ηλεκτρική ζωή: 100.000 φορές, οι μέγιστοι κύκλοι λειτουργίας ανά ημέρα είναι 100 φορές.
Προϊόντα:
♦ Οι επαφείς είναι μορφωματικές συσκευές ελέγχου της νέας δομής, μικρός όγκος. Το χαρακτηριστικό του περιλαμβάνει την εγκατάσταση DIN-ραγών, το μορφωματικό μέγεθος, το όμορφο σχέδιο, και την ασφάλεια. Μπορεί να εφαρμόσει τη δομή αντιστροφής και να συνδυαστεί με το μίνι διακόπτη στο κιβώτιο φωτισμού.
♦ Εφαρμόζει το καλό υλικό μόνωσης, τα οποία βελτιώνουν το δείκτη ασφάλειας.
♦ Έχει την καλή εμφάνιση και χαμηλού θορύβου και είναι κατάλληλο για το ξενοδοχείο και το νοσοκομείο, κ.λπ.
HC κώδικας διαταγής εγχώριων επαφέων:
| 63A | 2P | 4P |
| 24V | Hc-263-24-10 | Hc-463-24-30 |
| Hc-263-24-20 | Hc-463-24-40 | |
| Hc-263-24-11 | Hc-463-24-31 | |
| Hc-263-24-02 | Hc-463-24-22 | |
| Hc-463-24-04 | ||
| 48V | Hc-263-48-10 | Hc-463-48-30 |
| Hc-263-48-20 | Hc-463-48-40 | |
| Hc-263-48-11 | Hc-463-48-31 | |
| Hc-263-48-02 | Hc-463-48-22 | |
| Hc-463-48-04 | ||
| 110V | Hc-263-110-10 | Hc-463-110-30 |
| Hc-263-110-20 | Hc-463-110-40 | |
| Hc-263-110-11 | Hc-463-110-31 | |
| Hc-263-110-02 | Hc-463-110-22 | |
| Hc-463-110-04 | ||
| 230V | Hc-263-230-10 | Hc-463-230-30 |
| Hc-263-230-20 | Hc-463-230-40 | |
| Hc-263-230-11 | Hc-463-230-31 | |
| Hc-263-230-02 | Hc-463-230-22 | |
| Hc-463-230-04 |
