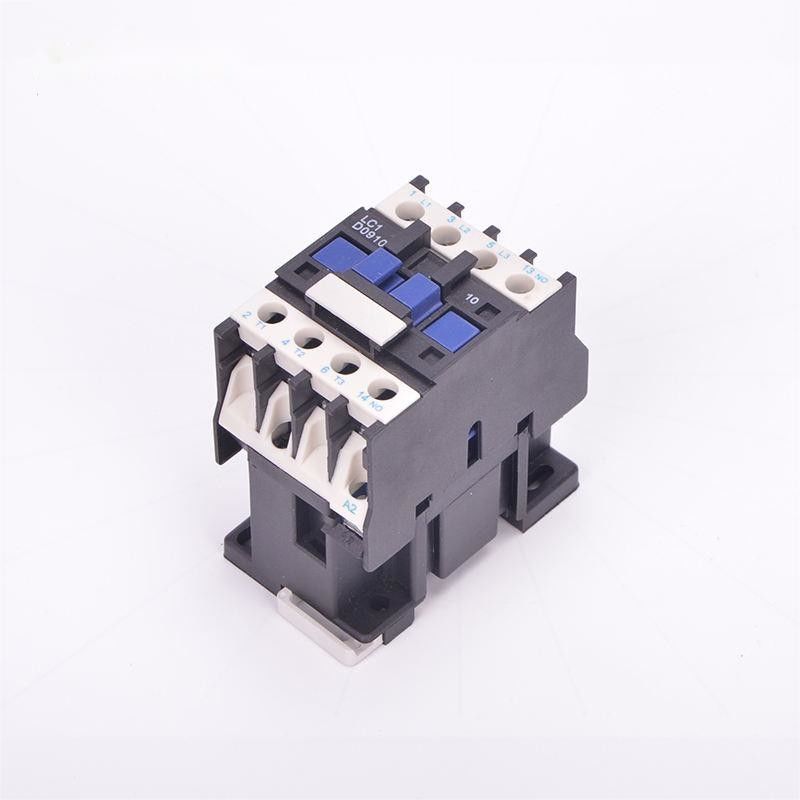

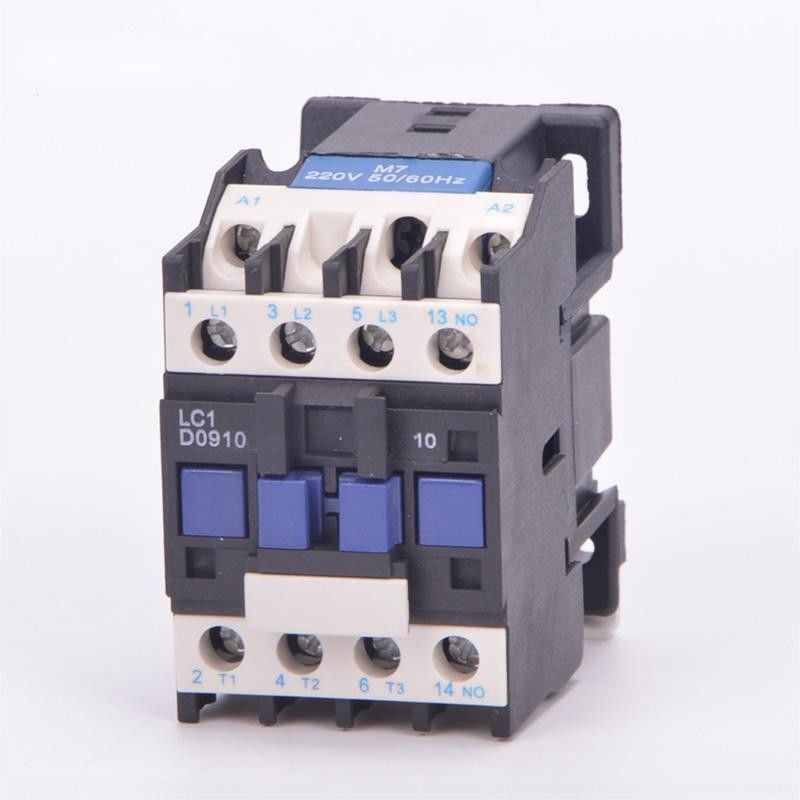

Ηλεκτρικός επαφέας 9A-95A 3P 4P 50 60HZ Επαφέας μεταγωγής
Εφαρμογή:
Ο επαφέας AC σειράς SC (εφεξής επαφέας) είναι κατάλληλος για χρήση σε κυκλώματα έως ονομαστική τάση 690V AC 50 HZ ή 60 HZ, ονομαστικό ρεύμα έως 95A, για κατασκευή, διάσπαση, συχνή εκκίνηση & έλεγχο του κινητήρα AC. Σε συνδυασμό με το θερμικό ρελέ, γίνεται ο ηλεκτρομαγνητικός εκκινητής για την προστασία των κυκλωμάτων υπερφόρτωσης.
Αυτή η σειρά επαφέων συμμορφώνεται με τα GB 14048, IEC60947-4-1
Γενικά:
*Το υψόμετρο εγκατάστασης λιγότερο από 2000μ.
*Το εύρος θερμοκρασίας περιβάλλοντος: από -5°C ~ +40°C.
*Σε μη εκρηκτική κατάσταση. ή χωρίς επαρκή διάβρωση και
καταστροφή αερίου και σκόνης αγώγιμης περιοχής.
*Χωρίς εισβολή βροχής και χιονιού.
* Επίπεδο ρύπανσης 2.
Μοντέλο και Σημασία:
Κύριες παράμετροι και Τεχνική Απόδοση:
| Τύπος |
SC09 |
| Ονομαστικό ρεύμα θέρμανσης (A) |
20 |
| Ονομαστική τάση μόνωσης (V) |
690 |
| Ονομαστική τάση αντοχής σε κρούση (KV) |
6 |
| Ονομαστική ικανότητα κατασκευής |
10le |
| Ονομαστική ικανότητα διάσπασης |
8le |
| Πόλοι |
3 |
| Βοηθητική επαφή |
NO/NC |
| Ρεύμα βραχυκυκλώματος αντοχής (A) |
10S |
72 |
| Ονομαστικό ρεύμα λειτουργίας (A) |
380V |
AC-3 |
9 |
| AC-4 |
3.5 |
| 660V |
AC-3 |
6.6 |
| AC-4 |
1.5 |
Ικανότητα AC-3 τριφασικού κινητήρα
squirrel-cage (AC-3) KW |
220V |
2.2 |
| 380V |
4 |
| 660V |
5.5 |
| Συχνότητα λειτουργίας (φορές/h) |
Ηλεκτρική ζωή |
AC-3 |
1200 |
| AC-4 |
300 |
| Μηχανική ζωή |
3600 |
| Ηλεκτρική ζωή (10000/φορές) |
AC-3 |
100 |
| AC-4 |
20 |
| Μηχανική ζωή (10000/φορές) |
1000 |
| Εξοπλισμένος τύπος ασφάλισης |
RT16-20 |
| Ονομαστική τάση τροφοδοσίας ελέγχου Us(V) |
50/60Hz |
12~480 |
| Εύρος λειτουργίας |
Έλξη |
(85%~110%)Us +40°C |
| Απελευθέρωση |
(20%~75%)Us -5°C |
| Μέση ισχύς πηνίου AC (VA) |
Εκκίνηση |
70 |
| Διατήρηση |
8 |
| Κατηγορία ενεργειακής απόδοσης |
κλάση 3 |
| Θερμική απώλεια (W) |
2~3 |
| Χρόνος ενεργοποίησης (ms) |
Κλείσιμο |
12~25 |
| Άνοιγμα |
5~20 |
| Καλωδίωση κύριου κυκλώματος |
εύκαμπτο καλώδιο χωρίς ψυχρή
πρέσα ακροδέκτη (㎟) |
1 σκέλος |
1～4 |
| 2 σκέλη |
1～4 |
εύκαμπτο καλώδιο με ψυχρή
πρέσα ακροδέκτη (㎟) |
1 σκέλος |
1～4 |
| 2 σκέλη |
1～2.5 |
| Σκληρό καλώδιο (㎟) |
1 σκέλος |
1~4 |
| 2 σκέλη |
1～4 |
| Μέγεθος βίδας στερέωσης |
|
M3.5 |
| Ροπή σύσφιξης (N.m) |
|
0.8 |
| Καλωδίωση κυκλώματος ελέγχου |
εύκαμπτο καλώδιο χωρίς ψυχρή
πρέσα ακροδέκτη (㎟) |
1 σκέλος |
1～4 |
| 2 σκέλη |
1～4 |
εύκαμπτο καλώδιο με ψυχρή
πρέσα ακροδέκτη (㎟) |
1 σκέλος |
1～4 |
| 2 σκέλη |
1～2.5 |
| Σκληρό καλώδιο (㎟) |
1 σκέλος |
1～4 |
| 2 σκέλη |
1～4 |
| Μέγεθος βίδας στερέωσης |
|
M3.5 |
| Ροπή σύσφιξης (N.m) |
|
0.8
|
Διάσταση εγκατάστασης:
| A max |
B max |
C max |
a |
b |
∅ |
| 57 |
86 |
95 |
40 |
48 |
4.5 |
