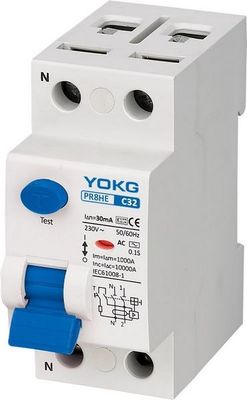

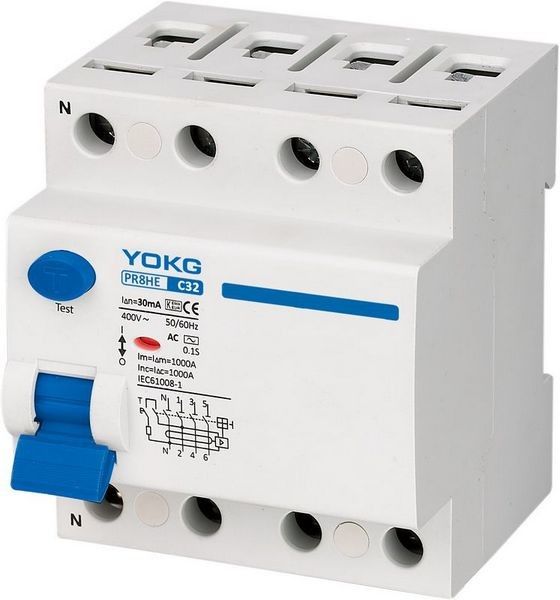

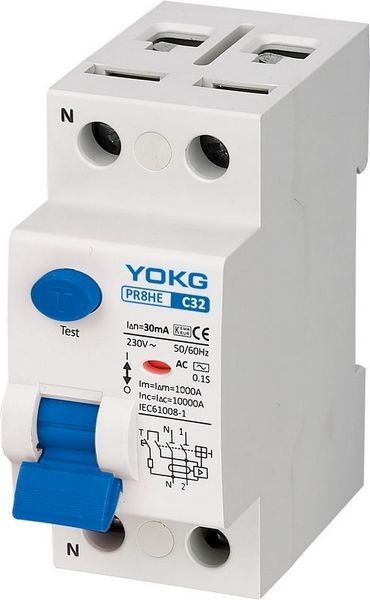

10kA οικιακός διακόπτης προστάτη PR8HE 2P 4 Πολωνοί RCBO διαρροής
Λειτουργία:
♦ Ηλεκτρικά κύκλωμα ελέγχου
♦ Προστατεύστε τους ανθρώπους από τις έμμεσες επαφές και την πρόσθετη προστασία ενάντια στις απευθείας επαφές
♦ Προστατεύστε τις εγκαταστάσεις από τον κίνδυνο πυρκαγιάς λόγω των ελαττωμάτων μόνωσης
♦ Οι υπόλοιποι τρέχοντες διακόπτες χρησιμοποιούνται στην κατοικία, τον τριτογενή τομέα και τη βιομηχανία
♦ Υποστήριξη 35mm εγκατάσταση DIN-ραγών
Προδιαγραφές:
| Πολωνοί |
2P, 4P |
| Ηλεκτρική προδιαγραφή |
|
| Εκτιμημένο τρέχον (α) μέσα |
16-100A |
| Εκτιμημένη τάση (β) Ue εργασίας |
2P: 230, 4P: 400 |
| Εκτιμημένη μονωμένη τάση (β) Ui |
500 |
| Η ώθηση αντιστέκεται την τάση (kV) Uimp |
6 |
| Εκτιμημένη σπάζοντας ικανότητα βραχυκυκλώματος (Κα) Inc/In△ |
10 |
| Εκτιμημένο υπόλοιπο ρεύμα (μΑ) △ |
10,30,100,300 |
| Κάνοντας και σπάζοντας ικανότητα εκτιμημένων υπολοίπων (α) Im△ |
1000 |
| υπόλοιπος τρέχων λειτουργώντας τύπος |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, AC+S, Α |
| υπόλοιπος τρέχων τύπος προστασίας |
Ηλεκτρονικός |
| Διηλεκτρική τάση δοκιμής (kV) |
2.5 |
| Μηχανική τυποποιημένη αξία ζωής υπηρεσιών |
4000 |
| (OC) ηλεκτρική τυποποιημένη αξία |
2000 |
| Έλεγχος και ένδειξη |
|
| Απελευθέρωση διακλαδώσεων (SHT) |
ΚΑΝΕΝΑΣ |
| Απελευθέρωση Undervoltage (UVT) |
ΚΑΝΕΝΑΣ |
| Βοηθητική επαφή (AUX) |
ΚΑΝΕΝΑΣ |
| Δείκτης θέσης επαφών |
ΚΑΝΕΝΑΣ |
| Ένδειξη ελαττωμάτων |
ΠΡΟΕΠΙΛΟΓΗ |
| Σύνδεση και εγκατάσταση |
|
| Περιβαλλοντική θερμοκρασία (με τον καθημερινό μέσο όρο ≤35℃) |
-5℃ ~ +40℃ |
| Βαθμός προστασίας όλες οι πλευρές |
IP40 |
| τερματικό σύνδεσης |
IP20 |
| Καλώδιο (m㎡) |
35 |
| Μπάρα τροφοδότησης (m㎡) |
35 |
| Μοντάρισμα |
Καλώδιο/μπάρα τροφοδότησης |
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου |
30 |
| Βαθμός ρύπανσης |
2 |
| Θερμοκρασία αποθήκευσης (℃) |
-25℃ ~ +70℃ |
| Σύνδεση |
Κορυφή |
| Διαστάσεις (χιλ.) α (2P/4P) |
36/72 |
| β (2P/4P) |
84/84 |
| γ (2P/4P) |
79.5/79.5 |
Επιλογή:
♦ Ανιχνεύσιμη μορφή κυμάτων
♦ Τύπος εναλλασσόμενου ρεύματος
♦ Ένας τύπος
RCCB για το οποίο η θέση σε λειτουργία εξασφάλισε για τα υπόλοιπα ημιτονοειδή εναλλασσόμενα ρεύματα και τα υπόλοιπα κυμαιμένος άμεσα ρεύματα, είτε που εφαρμόστηκαν ξαφνικά είτε που επιβραδύνουν την αύξηση, σύμβολο
Ευαισθησία θέσης σε λειτουργία:
♦ 30 μΑ--πρόσθετη προστασία ενάντια στη απευθείας επαφή
♦ 100mA--συντονισμένος με το γήινο σύστημα σύμφωνα με τον τύπο In<50/R, για να παρέχει την προστασία ενάντια στις έμμεσες επαφές
♦ 300mA, προστασία ενάντια στις έμμεσες επαφές, επίσης εμείς κίνδυνος πυρκαγιάς
Χρόνος θέσης σε λειτουργία:
♦ Στιγμιαίος
Εξασφαλίζει στιγμιαία θέση σε λειτουργία (χωρίς χρονική καθυστέρηση)
♦ Καθυστέρηση λίγος χρόνου
Εξασφαλίζει οποιαδήποτε θέση σε λειτουργία τουλάχιστον 10ms
♦ Εκλεκτικός
Εξασφαλίζει συνολική διάκριση με ένα μη επιλεκτικό RCD που τοποθετείται προς τα κάτω
Διάγραμμα σύνδεσης:
Το διάγραμμα της γραμμής διανομής:
