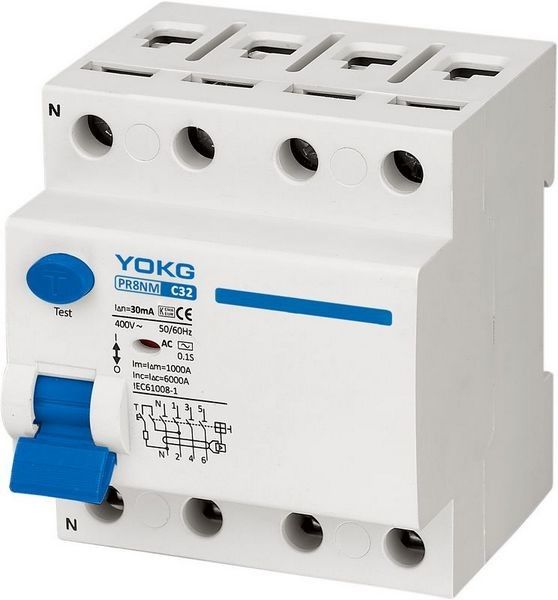

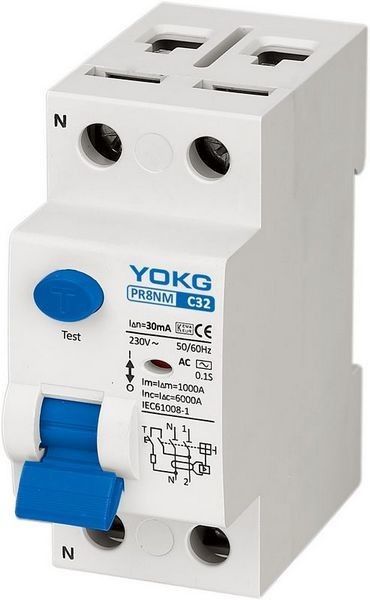

Ηλεκτρομαγνητικός διακόπτης προστάτη PR8NM 6kA RCBO 16-100A διαρροής
Ο ηλεκτρομαγνητικός διακόπτης έχει ακόλουθο Advatages:
1. Ηλεκτρικά κύκλωμα ελέγχου
2. Προστατεύστε τους ανθρώπους από τις έμμεσες επαφές και την πρόσθετη προστασία ενάντια στις απευθείας επαφές
3. Προστατεύστε τις εγκαταστάσεις από τον κίνδυνο πυρκαγιάς λόγω των ελαττωμάτων μόνωσης
4. Οι υπόλοιποι τρέχοντες διακόπτες χρησιμοποιούνται στην κατοικία, τον τριτογενή τομέα και τη βιομηχανία
5. Υποστήριξη 35mm εγκατάσταση DIN-ραγών
Ευαισθησία θέσης σε λειτουργία:
♦ 30 μΑ--πρόσθετη προστασία ενάντια στη απευθείας επαφή
♦ 100mA--συντονισμένος με το γήινο σύστημα σύμφωνα με τον τύπο In<50/R, για να παρέχει την προστασία ενάντια στις έμμεσες επαφές
♦ 300mA, προστασία ενάντια στις έμμεσες επαφές, επίσης εμείς κίνδυνος πυρκαγιάς
Προδιαγραφές:
| Πολωνοί | 2P, 4P |
| Ηλεκτρική προδιαγραφή | |
| Εκτιμημένο τρέχον (α) μέσα | 16-100A |
| Εκτιμημένη τάση (β) Ue εργασίας | 2P: 230, 4P: 400 |
| Εκτιμημένη μονωμένη τάση (β) Ui | 500 |
| Η ώθηση αντιστέκεται την τάση (kV) Uimp | 6 |
| Εκτιμημένη σπάζοντας ικανότητα βραχυκυκλώματος (Κα) Inc/In△ | 6 |
| Εκτιμημένο υπόλοιπο ρεύμα (μΑ) △ | 10,30,100,300 |
| Κάνοντας και σπάζοντας ικανότητα εκτιμημένων υπολοίπων (α) Im△ | 1000 |
| υπόλοιπος τρέχων λειτουργώντας τύπος | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, AC+S, Α, A+S |
| υπόλοιπος τρέχων τύπος προστασίας | Ηλεκτρομαγνητικός |
| Διηλεκτρική τάση δοκιμής (kV) | 2.5 |
| Μηχανική τυποποιημένη αξία ζωής υπηρεσιών | 4000 |
| (OC) ηλεκτρική τυποποιημένη αξία | 2000 |
| Έλεγχος και ένδειξη | |
| Απελευθέρωση διακλαδώσεων (SHT) | ΚΑΝΕΝΑΣ |
| Απελευθέρωση Undervoltage (UVT) | ΚΑΝΕΝΑΣ |
| Βοηθητική επαφή (AUX) | ΚΑΝΕΝΑΣ |
| Δείκτης θέσης επαφών | ΚΑΝΕΝΑΣ |
| Ένδειξη ελαττωμάτων | ΠΡΟΕΠΙΛΟΓΗ |
| Σύνδεση και εγκατάσταση | |
| Περιβαλλοντική θερμοκρασία (με τον καθημερινό μέσο όρο ≤35℃) | -5℃ ~ +40℃ |
| Βαθμός προστασίας όλες οι πλευρές | IP40 |
| τερματικό σύνδεσης | IP20 |
| Καλώδιο (m㎡) | 35 |
| Μπάρα τροφοδότησης (m㎡) | 35 |
| Μοντάρισμα | Καλώδιο/μπάρα τροφοδότησης |
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου | 30 |
| Βαθμός ρύπανσης | 2 |
| Θερμοκρασία αποθήκευσης (℃) | -25℃ ~ +70℃ |
| Σύνδεση | Κορυφή |
| Διαστάσεις (χιλ.) α (2P/4P) | 36/72 |
| β (2P/4P) | 84/84 |
| γ (2P/4P) | 79.5/79.5 |
Επιλογή:
♦ Ανιχνεύσιμη μορφή κυμάτων
♦ Τύπος εναλλασσόμενου ρεύματος
♦ Ένας τύπος
RCCB για το οποίο η θέση σε λειτουργία εξασφάλισε για τα υπόλοιπα ημιτονοειδή εναλλασσόμενα ρεύματα και τα υπόλοιπα κυμαιμένος άμεσα ρεύματα, είτε που εφαρμόστηκαν ξαφνικά είτε που επιβραδύνουν την αύξηση, σύμβολο
Χρόνος θέσης σε λειτουργία:
♦ Στιγμιαίος: Η στιγμιαία θέση σε λειτουργία μπορεί να εξασφαλιστεί (χωρίς χρονική καθυστέρηση)
♦ Καθυστέρηση λίγος χρόνου: Οποιαδήποτε θέση σε λειτουργία μπορεί να είναι εξασφαλισμένο τουλάχιστον 10ms
♦ Εκλεκτικός: Η συνολική διάκριση με ένα μη επιλεκτικό RCD που τοποθετείται προς τα κάτω εξασφαλίζεται.
Διάγραμμα σύνδεσης:
Το διάγραμμα της γραμμής διανομής:
