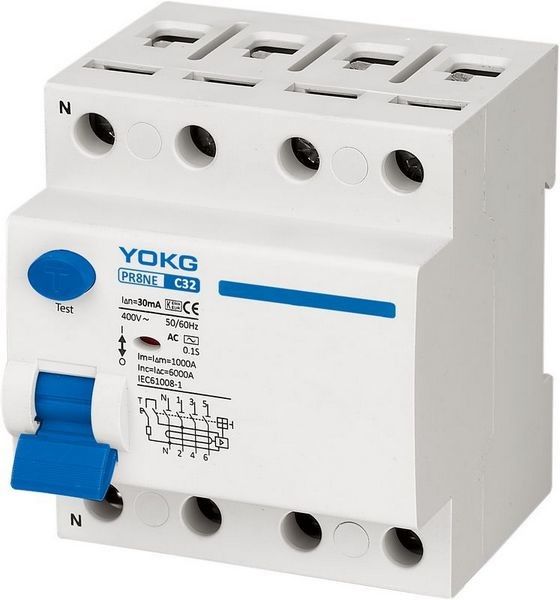

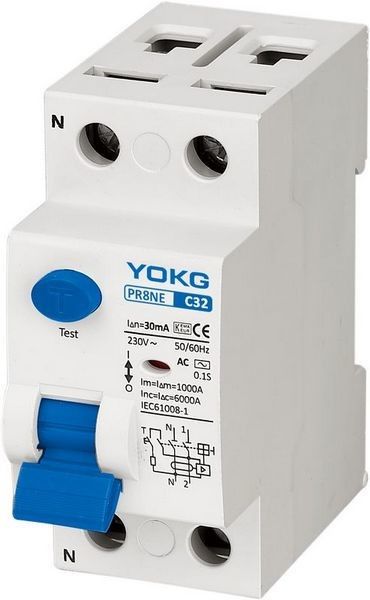

Ηλεκτρονικός διακόπτης PR8NE 300mA διαρροής RCBO 6kA
Λειτουργία:
♦ Ηλεκτρικά κύκλωμα ελέγχου
♦ Προστατεύστε τους ανθρώπους από τις έμμεσες επαφές και την πρόσθετη προστασία ενάντια στις απευθείας επαφές
♦ Προστατεύστε τις εγκαταστάσεις από τον κίνδυνο πυρκαγιάς λόγω των ελαττωμάτων μόνωσης
♦ Οι υπόλοιποι τρέχοντες διακόπτες χρησιμοποιούνται στην κατοικία, τον τριτογενή τομέα και τη βιομηχανία
♦ Υποστήριξη 35mm εγκατάσταση DIN-ραγών
Επιλογή:
♦ Ανιχνεύσιμη μορφή κυμάτων
♦ Τύπος εναλλασσόμενου ρεύματος
RCCB που η θέση σε λειτουργία εξασφαλίζεται για τα υπόλοιπα ημιτονοειδή εναλλασσόμενα ρεύματα, είτε που εφαρμόζονται ξαφνικά είτε αργά αυξανόμενος, σύμβολο
♦ Ένας τύπος
RCCB για το οποίο η θέση σε λειτουργία εξασφάλισε για τα υπόλοιπα ημιτονοειδή εναλλασσόμενα ρεύματα και τα υπόλοιπα κυμαιμένος άμεσα ρεύματα, είτε που εφαρμόστηκαν ξαφνικά είτε που επιβραδύνουν την αύξηση, σύμβολο
Ευαισθησία θέσης σε λειτουργία:
♦ 30 μΑ--πρόσθετη προστασία ενάντια στη απευθείας επαφή
♦ 100mA--συντονισμένος με το γήινο σύστημα σύμφωνα με τον τύπο In<50/R, για να παρέχει την προστασία ενάντια στις έμμεσες επαφές
♦ 300mA, προστασία ενάντια στις έμμεσες επαφές, επίσης εμείς κίνδυνος πυρκαγιάς
Χρόνος θέσης σε λειτουργία:
♦ Στιγμιαίος
Εξασφαλίζει στιγμιαία θέση σε λειτουργία (χωρίς χρονική καθυστέρηση)
♦ Καθυστέρηση λίγος χρόνου
Εξασφαλίζει οποιαδήποτε θέση σε λειτουργία τουλάχιστον 10ms
♦ Εκλεκτικός
Εξασφαλίζει συνολική διάκριση με ένα μη επιλεκτικό RCD που τοποθετείται προς τα κάτω
Διάγραμμα σύνδεσης:
Το διάγραμμα της γραμμής διανομής:
Προδιαγραφές:
| Πολωνοί | 2P, 4P |
| Ηλεκτρική προδιαγραφή | |
| Εκτιμημένο τρέχον (α) μέσα | 16-100A |
| Εκτιμημένη τάση (β) Ue εργασίας | 2P: 230, 4P: 400 |
| Εκτιμημένη μονωμένη τάση (β) Ui | 500 |
| Η ώθηση αντιστέκεται την τάση (kV) Uimp | 6 |
| Εκτιμημένη σπάζοντας ικανότητα βραχυκυκλώματος (Κα) Inc/In△ | 6 |
| Εκτιμημένο υπόλοιπο ρεύμα (μΑ) △ | 10,30,100,300 |
| Κάνοντας και σπάζοντας ικανότητα εκτιμημένων υπολοίπων (α) Im△ | 1000 |
| υπόλοιπος τρέχων λειτουργώντας τύπος | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ, AC+S, Α |
| υπόλοιπος τρέχων τύπος προστασίας | Ηλεκτρονικός |
| Διηλεκτρική τάση δοκιμής (kV) | 2.5 |
| Μηχανική τυποποιημένη αξία ζωής υπηρεσιών | 4000 |
| (OC) ηλεκτρική τυποποιημένη αξία | 2000 |
| Έλεγχος και ένδειξη | |
| Απελευθέρωση διακλαδώσεων (SHT) | ΚΑΝΕΝΑΣ |
| Απελευθέρωση Undervoltage (UVT) | ΚΑΝΕΝΑΣ |
| Βοηθητική επαφή (AUX) | ΚΑΝΕΝΑΣ |
| Δείκτης θέσης επαφών | ΚΑΝΕΝΑΣ |
| Ένδειξη ελαττωμάτων | ΠΡΟΕΠΙΛΟΓΗ |
| Σύνδεση και εγκατάσταση | |
| Περιβαλλοντική θερμοκρασία (με τον καθημερινό μέσο όρο ≤35℃) | -5℃ ~ +40℃ |
| Βαθμός προστασίας όλες οι πλευρές | IP40 |
| τερματικό σύνδεσης | IP20 |
| Καλώδιο (m㎡) | 35 |
| Μπάρα τροφοδότησης (m㎡) | 35 |
| Μοντάρισμα | Καλώδιο/μπάρα τροφοδότησης |
| Θερμοκρασία αναφοράς για τον καθορισμό του θερμικού στοιχείου | 30 |
| Βαθμός ρύπανσης | 2 |
| Θερμοκρασία αποθήκευσης (℃) | -25℃ ~ +70℃ |
| Σύνδεση | Κορυφή |
| Διαστάσεις (χιλ.) α (2P/4P) | 36/72 |
| β (2P/4P) | 84/84 |
| γ (2P/4P) | 79.5/79.5 |
