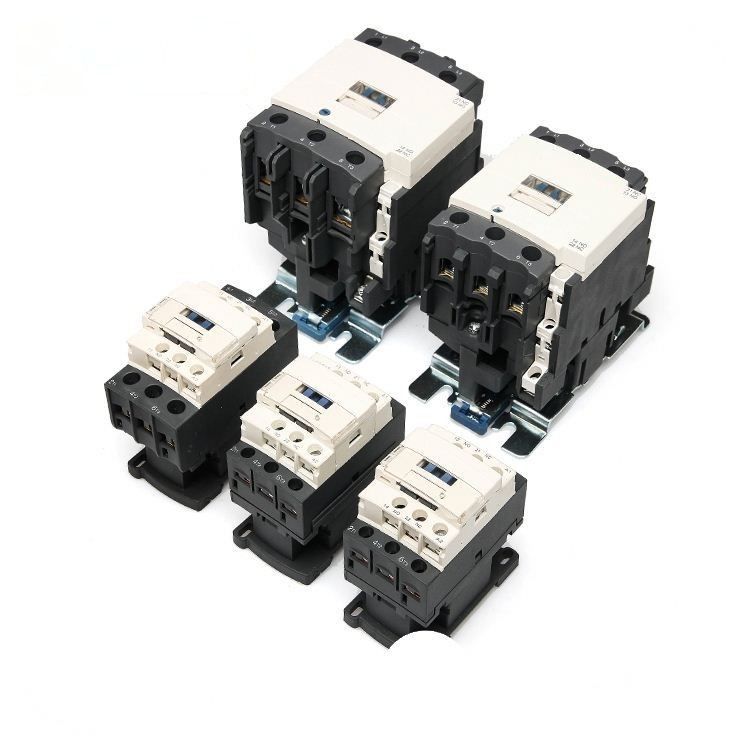

3 επαφέας 1NO+1NC εναλλασσόμενου ρεύματος φάσης σε 20A 25A 32A 40A σε 3 Πολωνός
Λεπτομέρειες Genaral:
Εγκατάσταση | Ράγα ή βίδες DIN |
Πιστοποιητικά | CB TUV CE |
Πρότυπα | IEC 60947-1, IEC 60947-4-1 |
Εκτιμημένη συχνότητα | 50 Hz/60Hz |
Εκτιμημένο ρεύμα | Μέχρι 95A |
Βαθμός προστασίας | IP20 |
Κατηγορία εγκατάστασης |
ΙΙΙ |
Περιβαλλοντική θερμοκρασία | -5℃--+40℃ |
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
Τύπος | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Εκτιμημένη θέρμανση τρέχον (α) | 20 | 20 | 25 | 32 | 40 | ||
Εκτιμημένη τάση μόνωσης (β) | 690 | ||||||
Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||||||
Εκτιμημένος κάνοντας την ικανότητα | 10le | ||||||
Εκτιμημένη σπάζοντας ικανότητα | 8le | ||||||
Πολωνοί | 3 | ||||||
Βοηθητική επαφή | 1NO + 1NC | ||||||
Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 72 | 96 | 144 | 200 | 256 | |
Ρεύμα-3 Εκτιμημένο λειτουργώντας ρεύμα (Α) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | 1200 | 600 | ||||
Μηχανική ζωή | 3600 | ||||||
Ρεύμα-3 ηλεκτρική ζωή (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
Μηχανική ζωή (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Εξοπλισμένος τύπος θρυαλλίδων | Rt16-20 | Rt16-20 | RT16-32 | RT16-40 | Rt16-50 | ||
Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |||||
Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |||||
Απελευθέρωση | (20%~75%) εμείς -5℃ | ||||||
Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 70 | 110 | ||||
Κράτηση | 8 | 11 | |||||
Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||||||
Θερμική απώλεια (W) | 2~3 | 3~4 | |||||
Χρόνος ώθησης (κα) | Κλείστε | 12~35 | |||||
Σπάσιμο | 5~20 | ||||||
Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 ραβδιά | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 ραβδιά | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 ραβδιά | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Μέγεθος βιδών στερέωσης | M3.5 | M4 | |||||
Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | 1.2 | |||||
Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 ραβδιά | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Μέγεθος βιδών στερέωσης | M3.5 | ||||||
Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 |
Χαρακτηριστικό δομών:
♦ Σχέδιο κάλυψης σκόνης, καλύτερη ασφάλεια, αξιοπιστία και εκτεταμένη ζωή υπηρεσιών
♦ Μπορεί να εγκατασταθεί με το βοηθητικό φραγμό επαφών, το χρονικό ηλεκτρονόμο και τον τρέχων-περιορισμένο φραγμό επαφών, και το θερμικό ηλεκτρονόμο, για να είναι έπειτα άλλα παράγωγα προϊόντα
♦ Μικρός όγκος, ελαφρύς, λιγότερες απώλεια δύναμης, μακρά ζωή και χρηματοκιβώτιο και αξιοπιστία κ.λπ.
♦ Μπορεί να εξοπλιστεί με τη βοηθητική επαφή 1NO ή βοηθητική επαφή 1NC (λιγότερο από 32A), και τη βοηθητική contact+1NC βοηθητική επαφή 1NO (περισσότερο από 40A). Επιπλέον, μπορεί να εξοπλιστεί με το βοηθητικό φραγμό επαφέων F4 (2blocks ή 4blocks)
♦ Εκτός από τη βίδα χρήσης που εγκαθιστά, ο επαφέας μπορεί να σφιγχτεί με την τυποποιημένη ράγα εγκατάστασης 35mm (SC1-09~95) και την τυποποιημένη ράγα εγκατάστασης 75mm (SC1-40~95)

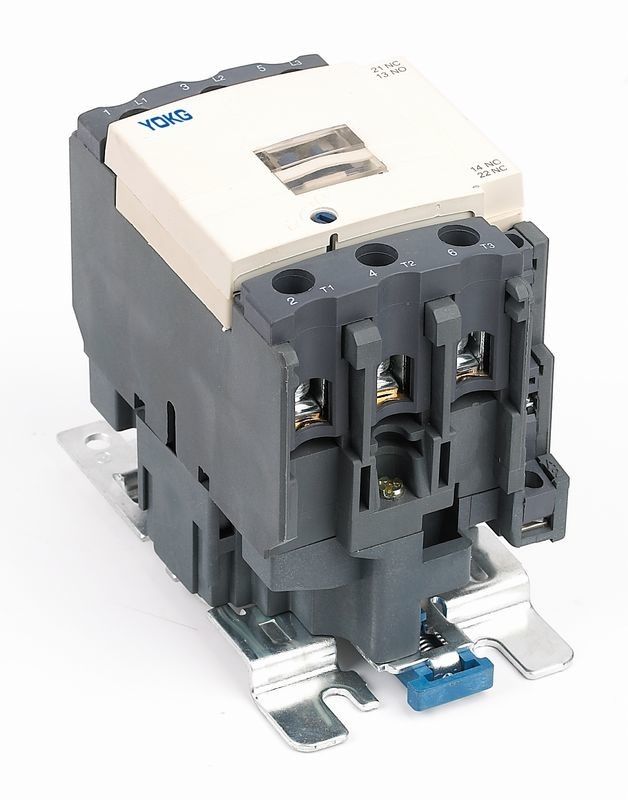

Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
