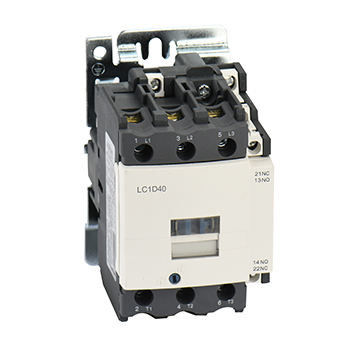

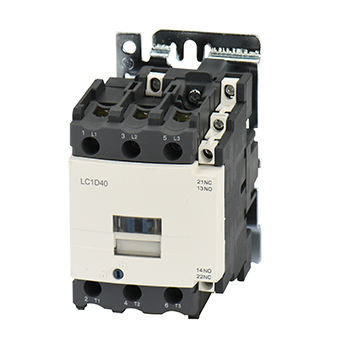

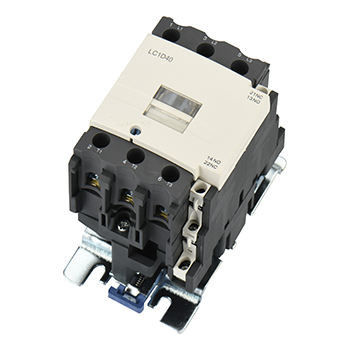

LC1D επαφέας σειράς 40A 220v 1NO+1NC Telemecanique με τη λειτουργία διαγραμμάτων καλωδίωσης
Γενικός:
Εγκατάσταση: Ράγα DIN/εγκατάσταση βιδών
Πιστοποίηση: CE, CB, TUV
Πρότυπα: IEC 60947-1, IEC 60947-4-1
Περιβαλλοντική θερμοκρασία: -5℃~+40℃
Ικανότητα καλωδίωσης (χιλ.): 1.5-35
Συχνότητα: 50/60Hz
Ύψος: ≤ 2000m
Βαθμός ρύπανσης: Κατηγορία 3
Κατηγορία εγκατάστασης: ΙΙΙ
Βαθμός προστασίας: IP20
Χαρακτηριστικά γνωρίσματα:
επαφέας εναλλασσόμενου ρεύματος 1.This SC1 με μια κάλυψη σκόνης για την προστασία και πιό αρκετά.
2.With ο θερμικός ηλεκτρονόμος, αυτό συνδύασε στον ηλεκτρομαγνητικό εκκινητή.
καθορισμένα εξαρτήματα 3.Full
4.Auxiliary τοπ ομάδας επαφών που κρεμιέται/πλευρά που κρεμιέται
5.Time-καθυστέρηση βοηθητική επαφή
Πρότυπο και επίπτωση:
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SC1-40 | Sc1-50 | SC1-65 | Sc1-80 | SC1-95 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 50 | 60 | 80 | 110 | 110 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | ||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | ||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | ||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | ||||||
| Πολωνοί | 3 | ||||||
| Βοηθητική επαφή | 1NO + 1NC | ||||||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 320 | 400 | 520 | 640 | 760 | |
| Ρεύμα-3 Εκτιμημένο λειτουργώντας ρεύμα (Α) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Ρεύμα-3 ικανότητα της φάσης 3 μηχανή σκίουρος-κλουβιών (ρεύμα-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Συχνότητα λειτουργίας (times/h) | Ηλεκτρική ζωή | 600 | |||||
| Μηχανική ζωή | 3600 | ||||||
| Ρεύμα-3 ηλεκτρική ζωή (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Μηχανική ζωή (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Εξοπλισμένος τύπος θρυαλλίδων | RT16-63 | Rt16-80 | Rt16-80 | RT16-100 | RT16-125 | ||
| Εκτιμημένη τάση ανεφοδιασμού ελέγχου εμείς (Β) | 50/60Hz | 12~480 | |||||
| Σειρά λειτουργίας | Τράβηγμα- | (85%~110%) εμείς +40℃ | |||||
| Απελευθέρωση | (20%~75%) εμείς -5℃ | ||||||
| Μέση δύναμη σπειρών εναλλασσόμενου ρεύματος (VA) | Έναρξη | 200 | |||||
| Κράτηση | 20 | ||||||
| Κατηγορία αποδοτικότητας δύναμης | κατηγορία 3 | ||||||
| Θερμική απώλεια (W) | 6 ~10 | ||||||
| Χρόνος ώθησης (κα) | Κλείστε | 20 ~ 25 | 20 ~ 35 | ||||
| Σπάσιμο | 8 ~ 15 | 8 ~ 20 | |||||
| Κύρια καλωδίωση κυκλωμάτων | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ραβδιά | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Μέγεθος βιδών στερέωσης | M8 | M10 | |||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 3.5 | 4 | |||||
| Καλωδίωση βρόχων ελέγχου | εύκαμπτο καλώδιο χωρίς κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| εύκαμπτο καλώδιο με το κρύο πιέζοντας τερματικό (㎟) |
1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Σκληρό καλώδιο (㎟) | 1 ραβδί | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ραβδιά | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Μέγεθος βιδών στερέωσης | M3.5 | ||||||
| Ροπή στερέωσης σκλήρυνσης (N.m) | 0,8 | ||||||
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
Q: Είστε ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ή ο έμπορος;
Α: είμαστε το εργοστάσιο για την παροχή ηλεκτρικού ρεύματος, καθώς επίσης και άλλα προϊόντα, τα προϊόντα είναι υψηλού - ποιότητα με τη λογικότερη τιμή.
Q: Ποια είναι η ΧΡΟΝΙΚΗ ΑΝΟΧΉ;
Α: η χρονική ανοχή είναι συνήθως 5-20 ημέρες, εξαρτάται από το ακριβείς προϊόν και την ποσότητά σας.
Q: Δέχεστε το cOem;
Α: Ναι, είναι ιδιαίτερα ευπρόσδεκτο.
