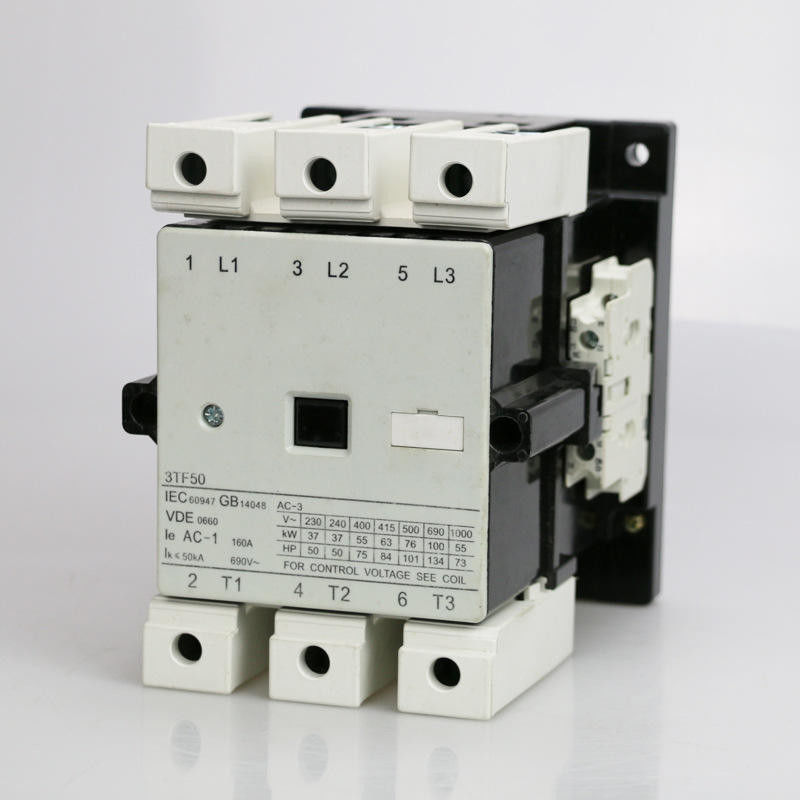

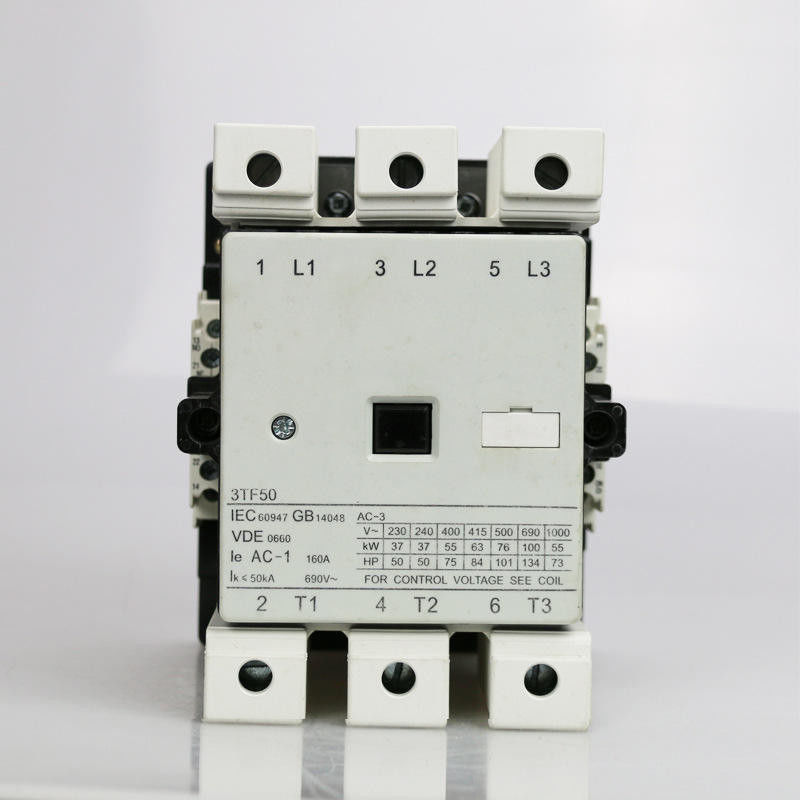

Ηλεκτρικός επαφέας 220V 380V 110V εναλλασσόμενου ρεύματος 2NO 2NC TF50 100A 3P
Εφαρμογή:
Ο επαφέας εναλλασσόμενου ρεύματος σειράς SFC (εφεξής επαφέας) είναι κατάλληλος για στα κυκλώματα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50 Hz ή 60 Hz τάσης 690V, εκτίμησε την τάση μόνωσης 690V, και το εκτιμημένο ρεύμα από 9A σε 475A στην εκτιμημένη τάση 380V εργασίας στον τύπο ρεύμα-3 εφαρμογής, και χρησιμοποιείται για τη μεγάλης απόστασης σύνδεση και το σπάσιμο του κυκλώματος. Ο επαφέας είναι κατάλληλος στη συχνούς έναρξη και τον έλεγχο της μηχανής εναλλασσόμενου ρεύματος.
Αυτός ο επαφέας σειράς συμμορφώνεται με το ΜΒ 14048, iec60947-4-1
Οι βοηθητικές επαφές είναι τακτοποιημένο 2NO+2NC το πολύ-πολύ. Υιοθετείται την εύκαμπτη σύνδεση κλειδώματος μεταξύ της υποστήριξης επαφών και του πυρήνα.
Όλα τα προϊόντα σειράς μπορούν να τοποθετηθούν από τη βίδα, επαφέας le≤32A επίσης με το τραίνο εγκαταστάσεων.
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | |||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | |||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | |||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | |||||||
| Πολωνοί | 3 | |||||||
| Βοηθητική επαφή | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Εκτιμημένο λειτουργώντας ρεύμα (Α) |
380V | Ρεύμα-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| Ρεύμα-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Ελέγξιμη δύναμη μηχανών (KW) 50Hz |
Ρεύμα-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| Ρεύμα-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Συχνότητα λειτουργίας (times/h) | Ρεύμα-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Ρεύμα-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Ρεύμα-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Μηχανική ζωή (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Προσέλκυση της ανοχής τάσης εργασίας σπειρών (εναλλασσόμενο ρεύμα) | (85%~110%) εμείς +40℃ | |||||||
| Προσέλκυση της κατανάλωσης ισχύος σπειρών | Κράτηση (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Επανάληψη (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Βοηθητικό συμβατικό θερμικό ρεύμα επαφών (Α) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Βοηθητική εκτιμημένη επαφή τάση μόνωσης (β) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Η βοηθητική επαφή εκτίμησε την εργασία τρέχον (α) | Ρεύμα-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Ρεύμα-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Χαρακτηριστικό δομών:
* Σχέδιο ασφάλειας ενάντια στη ηλεκτροπληξία, ασφαλέστερος και αξιόπιστος
* Το χαρακτηριστικό γνώρισμα του μικρού όγκου, ελαφριά, σχηματίζοντας τόξο αίθουσα είναι εσωκλειόμενη, μικρή ηλεκτρική να σχηματίσει τόξο απόσταση
* Η τόξο-εξαφανίζοντας κατασκευή είναι νέα, το γδάρσιμο των επαφών είναι μικρό, με μια μακριά ηλεκτρική ζωή
* Η λειτουργία του μαγνήτη που πολλά πλεονεκτήματα όπως η καλή αξιοπιστία, ανθεκτικός αντίκτυπος, σημαντικά πλεονεκτήματα κούρασης και ούτω καθεξής
* Η επαφή έχει δύο ζευγάρι της κανονικής ανοικτής και στενής βοηθητικής επαφής, επιπλέον, αυτό μπορεί να τοποθετηθεί περισσότερες βοηθητικές επαφές
* Εκτός από σφίγξτε με τις βίδες, ο επαφέας μπορεί να σφιγχτεί με τα πρότυπα εγκαθιστώντας τη ράγα 35mm μακριών
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
