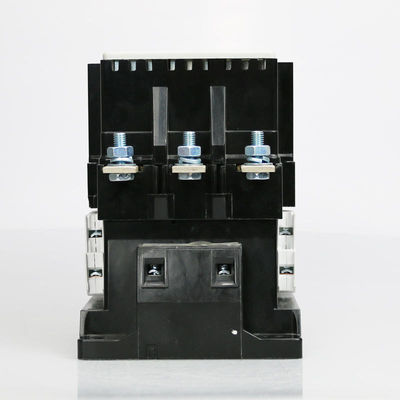

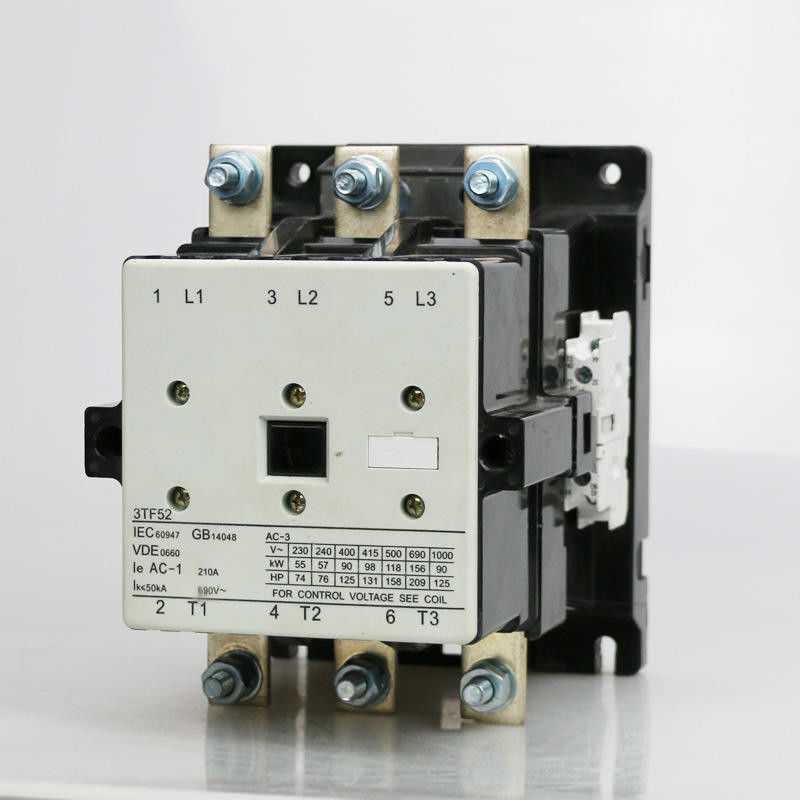

Μαγνητικός επαφέας 24V 120V 240V 480V 220V 3TF52 εναλλασσόμενου ρεύματος σειράς 3P 3TF
Εφαρμογές:
3TF οι επαφείς δύναμης είναι κατάλληλοι για και ελέγχου κλουβιών και slip-ring σκιούρων τις μηχανές καθώς επίσης και άλλα φορτία εναλλασσόμενου ρεύματος,
όπως τα σωληνοειδή, οι πυκνωτές, τα ανάβοντας φορτία, τα φορτία θέρμανσης και τα φορτία μετασχηματιστών.
Πρότυπα:
Οι επαφείς προσαρμόζονται σε IS/IEC 60947-4-1. Φέρνουν επίσης το σημάδι CE.
Συντονισμένος τροφοδότης:
Οι επαφείς και οι δις-ηλεκτρονόμοι έχουν εξεταστεί για το συντονισμό τύπος-2 στο δείκτη νοημοσύνης = 50kA, εναλλασσόμενο ρεύμα 415V, 50Hz σύμφωνα με IS/IEC 60947-4-1, και για τους δύο
θρυαλλίδα που προστατεύονται καθώς επίσης και fuseless τροφοδότες μηχανών.
Κύριες παράμετροι και τεχνική απόδοση:
| Τύπος | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Εκτιμημένη θέρμανση τρέχον (α) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Εκτιμημένη τάση μόνωσης (β) | 690 | |||||||
| Ο εκτιμημένος αντίκτυπος αντιστέκεται την τάση (KV) | 6 | |||||||
| Εκτιμημένος κάνοντας την ικανότητα | 10le | |||||||
| Εκτιμημένη σπάζοντας ικανότητα | 8le | |||||||
| Πολωνοί | 3 | |||||||
| Βοηθητική επαφή | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Βραχυπρόθεσμος αντισταθείτε το ρεύμα (Α) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Εκτιμημένο λειτουργώντας ρεύμα (Α) |
380V | Ρεύμα-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| Ρεύμα-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Ελέγξιμη δύναμη μηχανών (KW) 50Hz |
Ρεύμα-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| Ρεύμα-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Συχνότητα λειτουργίας (times/h) | Ρεύμα-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| Ρεύμα-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Ηλεκτρική ζωή (10000/times) | Ρεύμα-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Ρεύμα-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Μηχανική ζωή (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Προσέλκυση της ανοχής τάσης εργασίας σπειρών (εναλλασσόμενο ρεύμα) | (85%~110%) εμείς +40℃ | |||||||
| Προσέλκυση της κατανάλωσης ισχύος σπειρών | Κράτηση (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Επανάληψη (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Βοηθητικό συμβατικό θερμικό ρεύμα επαφών (Α) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Βοηθητική εκτιμημένη επαφή τάση μόνωσης (β) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Η βοηθητική επαφή εκτίμησε την εργασία τρέχον (α) | Ρεύμα-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| Ρεύμα-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Όρος εργασίας και εγκατάστασης:
* Περιβαλλοντική θερμοκρασία αέρα: -5℃--+40℃ και μέσο όχι περισσότερο από +35℃ μέσα σε 24 ώρες
* Ύψος: ≤ 2000m
* Όρος αέρα: όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία αέρα δεν είναι μέχρι 50%, αλλά η υψηλότερη υγρασία επιτρέπεται στη χαμηλότερη θερμοκρασία. Όπως, υγρασία 90% σε 20℃. Η συμπυκνωμένη δροσιά πρέπει να εξεταστεί όταν είναι στη χαμηλότερη θερμοκρασία
* Βαθμός ρύπανσης: Κατηγορία 3
* Κατηγορία εγκατάστασης: ΙΙΙ
* Βαθμός προστασίας: IP20
* Όρος εγκατάστασης: η γωνία κλίσης μεταξύ της δευτερεύουσας και κάθετης πλευράς εγκαταστάσεων δεν πρέπει να είναι περισσότερο από ±5℃
* Αντίκτυπος και vibrattion: ο επαφέας πρέπει να εγκατασταθεί και να λειτουργήσει κάτω από τις συνθήκες κανενός προφανών τινάγματος, αντίκτυπου και δόνησης.
Εμφάνιση και διάσταση εγκατάστασης:
Διάσταση εγκατάστασης:
| Τύπος | Ένας ανώτατος | Β ανώτατο | Γ ανώτατο | α | β | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
